屋外防滴型アンテナ一体無線モデム
【UMM-2400A】
【UMM-2400C】 管理PC接続仕様
【UMM-2400C】 管理PC接続仕様
取付場所の自由度が高いアンテナ内蔵型2.4GHz帯無線モデム
Feature
Download

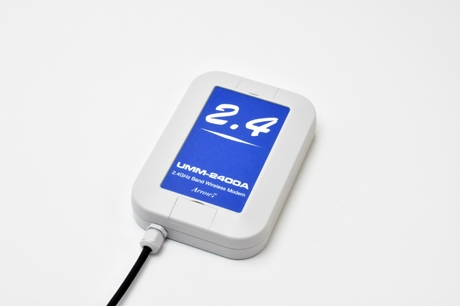

概要・主な特徴
無線モデムとアンテナを一体化し防塵・防滴化、アンテナ取付位置の自由度を最大限に高めた無線モデムです。

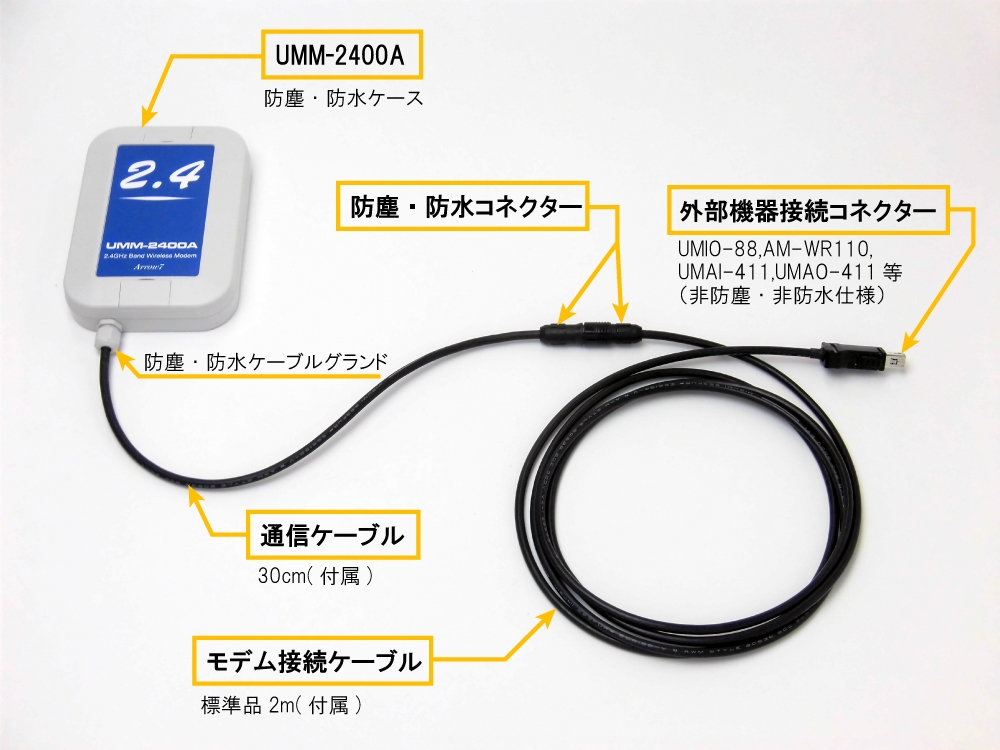

【標準仕様】UMM-2400A
![](./file/842/umm-2400a+ケーブル仕様.jpg)
- ケーブルを長くしても通信距離で電波が減衰しません。
- 障害物等で見通しが確保できない場合の無線中継伝送に最適です。
- モデム接続ケーブルは標準で2mが付属します。
- 延長ケーブルとして5m、10m、20mを別途ご用意しています。

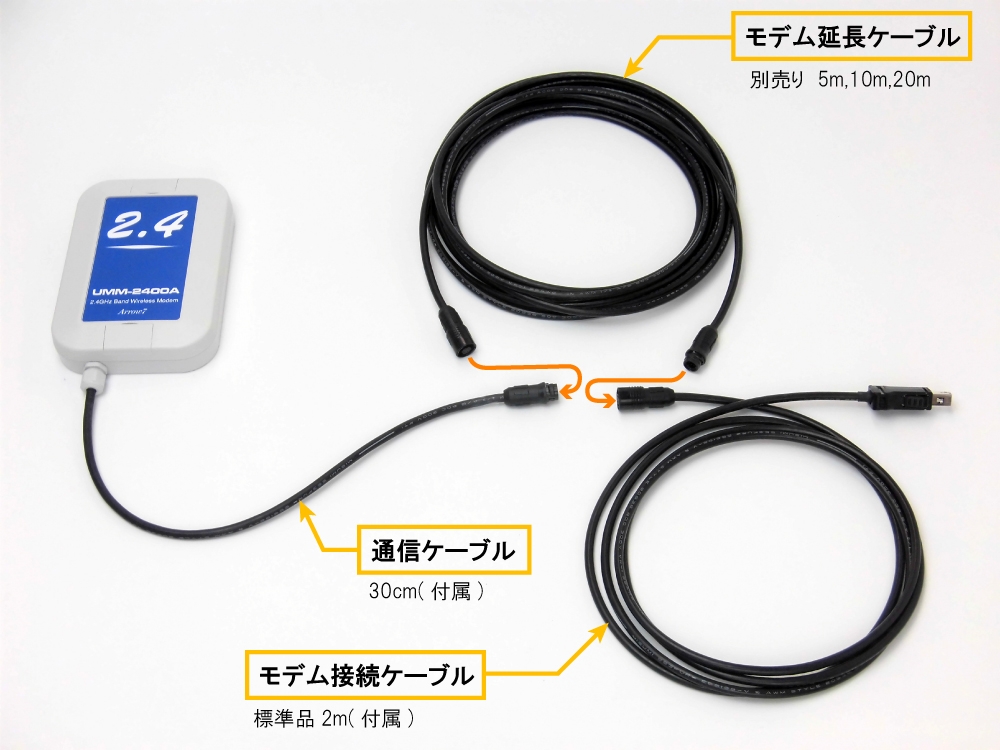

【オプションケーブル追加仕様】UMM-2400A
![](./file/843/umm-2400a+オプションケーブル仕様.jpg)

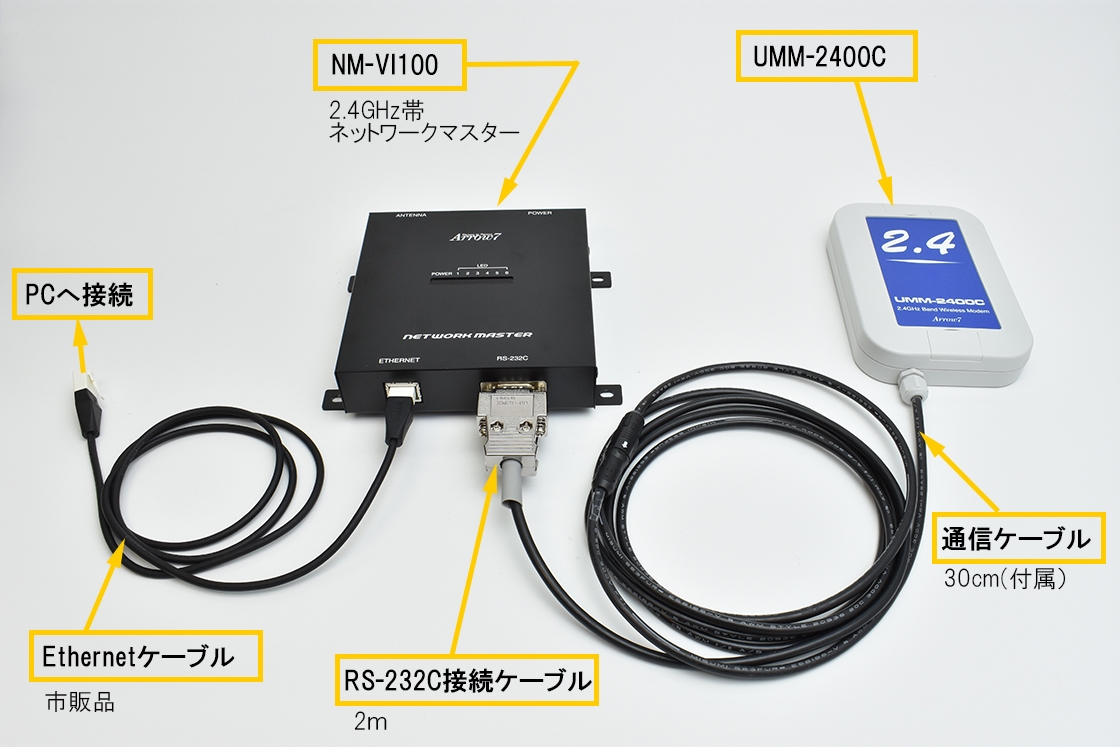

【管理PC接続仕様】UMM-2400C
![](./file/1025/umm-2400-1c+nm-vi100+lanケーブル+注釈付.jpg)
システム構成例

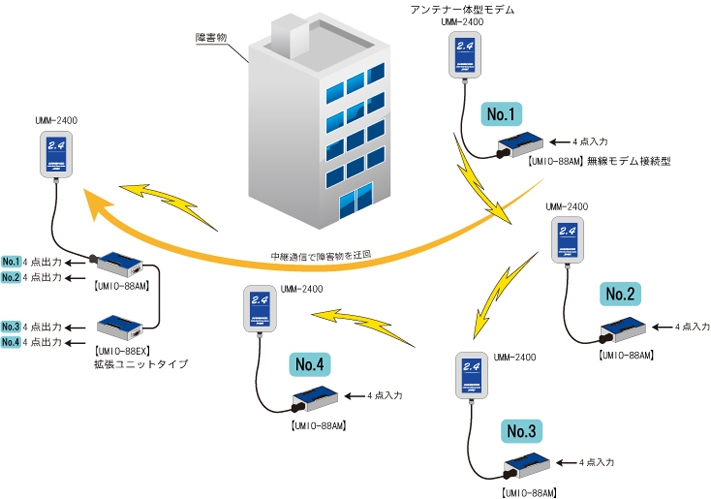

【UMIO-88】からの信号を【UMM-2400】で中継伝送する事例
![](./file/832/umm-2400a構成図1.jpg)

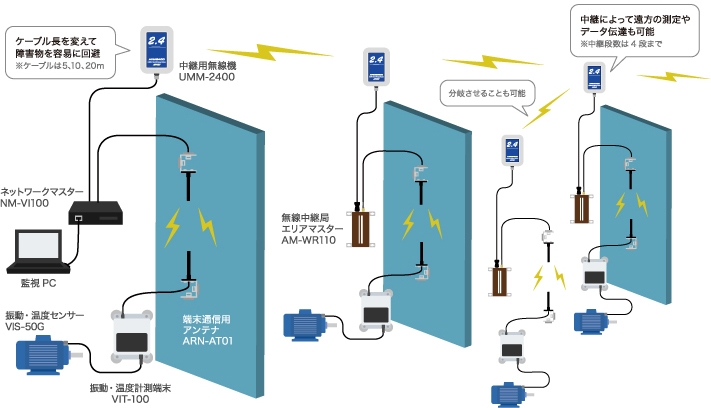

振動温度監視センサー【VIS-50G】からの信号を【UMM-2400】と【AM-WR110】無線中継エリアマスターで中継伝送しネットワークマスター【NM-VI100】へ集約、PCへ伝送する事例
![](./file/833/umm-2400a構成図2.jpg)
設置イメージ
![](./file/891/umm-2400 wall mount.png)

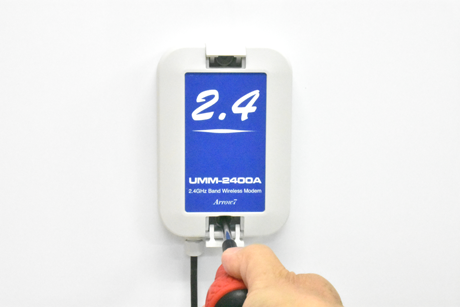

カバーを開けて付属のビスで壁面等に取付可能です

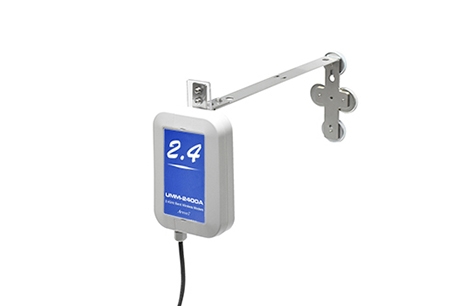

![](./file/1348/umm-2400a&l金具ロング.jpg)
【UMM-BR02】UMMアングル取り付金具 設置例
マグネットを外してビスで固定もできます
マグネットを外してビスで固定もできます

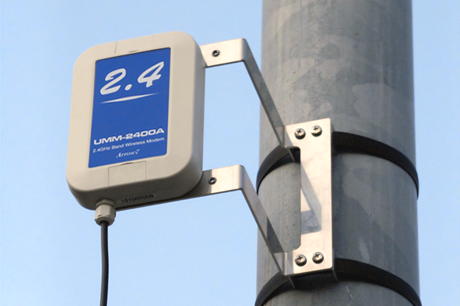

![](./file/897/umm-2400 single pole.png)
【UMM-BR01】UMM取付金具(ベルト付) 設置例
ポールの影響を受けにくいオフセット取付が可能
画像のポール固定ベルトは付属品とは異なります
画像のポール固定ベルトは付属品とは異なります

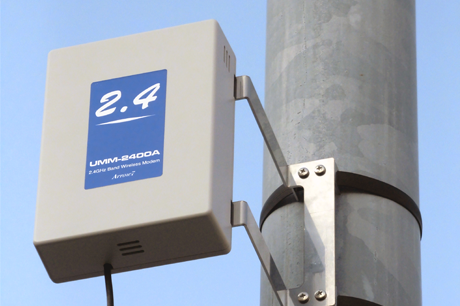

![](./file/898/umm-2400 with sun-cover.png)
【UMM-SH01】UMM遮光ケース 設置例
【UMM-BR01】とセット販売品です
長時間の強い日差しから
【UMM-BR01】とセット販売品です
長時間の強い日差しから
本体を保護する遮光ケースを用意
画像のポール固定ベルトは付属品とは異なります
画像のポール固定ベルトは付属品とは異なります
- ポール取付金具には固定ベルト(ステンレス)2本が付属
- ベルト巾10mm、取付可能ポール径φ60~φ400mm、ベルト長さ1,500mm
仕様
技術基準 | STD-33及びSTD-66 |
---|---|
電波形式 | F1D |
無線周波数帯 | 2405MHz~2493MHz |
周波数チャンネル | 19チャンネル |
データ変調速度 | 250kbps |
空中線電力 | 10mW以下 |
通信距離 | 屋外300m、屋内60m(環境による) |
アンテナ | 内蔵アンテナ |
通信方式 | 単信通信方式 |
通信形態 | 1:1、1:N、N:M |
誤り訂正機能 | 自動誤り検出 |
インターフェース | 非同期シリアル通信(3.3V) ARM2400C⇒RS232C ARM2400A⇒RS422 |
データレート | 9600~115.2kbps |
消費電流 | 30mA以下 |
使用温度 | -10℃~+50℃ |
外形寸法 | 90(W)×130(H)×25(D) |
重量 | 160g |
