RS-422、RS-232Cの無線化を簡単に構築

UMR-300シリーズ
【UMR-300A】【UMR-300C】

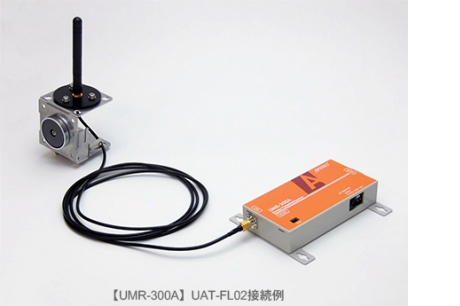

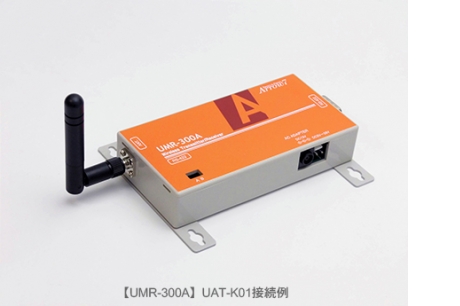

UMR-300A(RS-422接続)

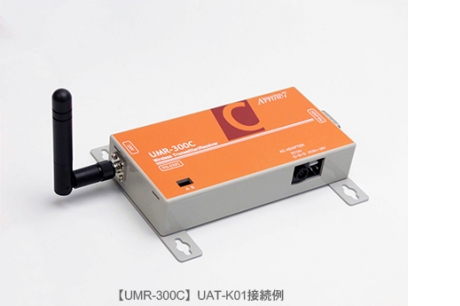

UMR-300C(RS-232接続)

Feature

Download

概要・主な特徴

本製品は、RS-232C、RS-422の通信を無線化するものです。

  • 既存のソフトに影響を与えないで、無線化することが可能です。
  • 通信レートは1200bps~115200bpsに対応可能です。
  • 通信チャンネルは19chから選択可能です。
  • PANIDの設定を変えることで、安全な通信が可能です。

UMR-300共通仕様|UM-300無線モジュール仕様|D-sub9pin配線仕様

UMR-300共通仕様
電源 DC9V~28V入力または専用ACアダプタ(別売品)
外形寸法 120×60×27mm(但し突起物・取付けステー含まず)
LED表示 2点
設定スイッチ 16点ロータリスイッチ×3個、4点ディップスイッチ×1個、8点ディップスイッチ×1個
アンテナ 標準:SMAコネクタ 別売:可倒式アンテナ、フランジアンテナ
動作温度 -10℃~+60℃
動作湿度 90%RH以下(但し結露なきこと)
消費電流(2種同等) 20mA以下(DC12V時)
UM-300無線モジュール無線部仕様
技術基準 国内電波法 工事設計認証取得済
通信方式 単信方式
空中線電力 10mW/MHz以下
拡散方式 直接拡散
通信速度 最大250Kbps
無線仕様
  • 2.4GHz帯SS無線
  • STD-33とSTD-66の両周波数帯域に対応
  • 19CHが使用可能(他の無線機との干渉を避け易くなっています)
通信距離(環境による) 屋外見通し距離300m:つば付きアンテナを地上高2mで使用時
D-sub9pin配線仕様
  UMR-300A(RS-422) UMR-300C(RS-232C)
9Pin-1 A
9Pin-2   RXD
9Pin-3   TXD
9Pin-4 B
9Pin-5   GND
9Pin-6 Y
9Pin-7   RTS
9Pin-8   CTS
9Pin-9 Z
