無線の中継により通信エリア拡大が可能

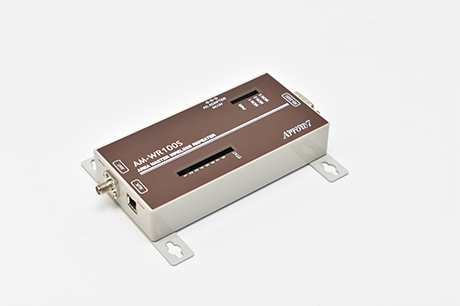

　無線中継エリアマスター
【AM-WR100S】920MHz帯
【AM-WR100】2.4GHz帯

端末のデータ収集範囲を無線中継により増設する無線機。

Feature

概要・主な特徴

エリアマスターは端末のデータを収集できる範囲を、無線中継で増設できる無線装置です。
別途、中継伝送用のモデム（UMM-2400又はUMM-920-1A）と端末通信用のアンテナが必要です。

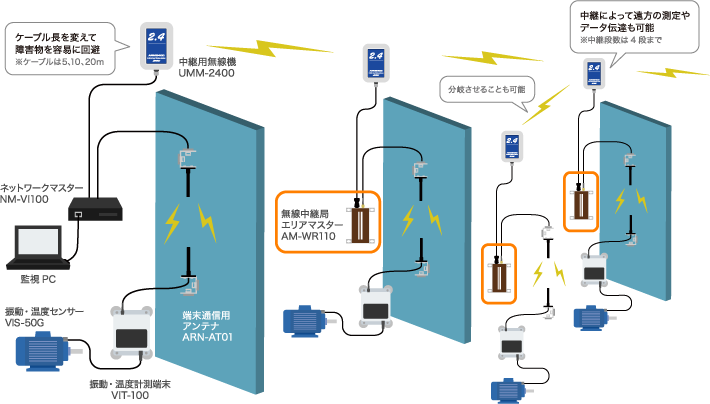

構成図

2.4GHz帯の構成例です。

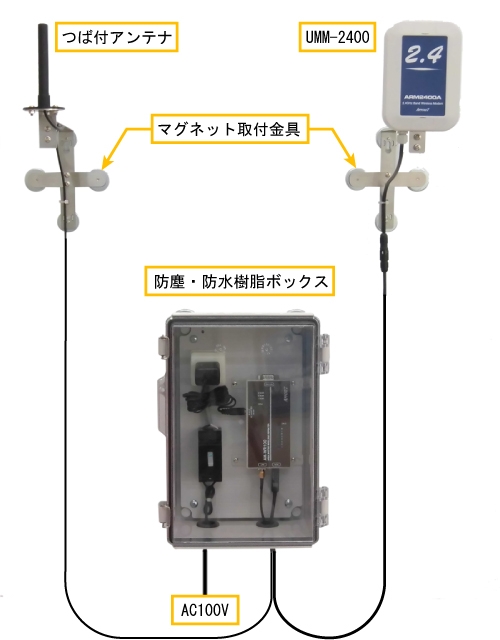

設置イメージ

2.4GHz帯の設置イメージです。

屋外設置やほこり、オイルミストなどが懸念される屋内への設置に最適な防塵・防水プラボックスです。

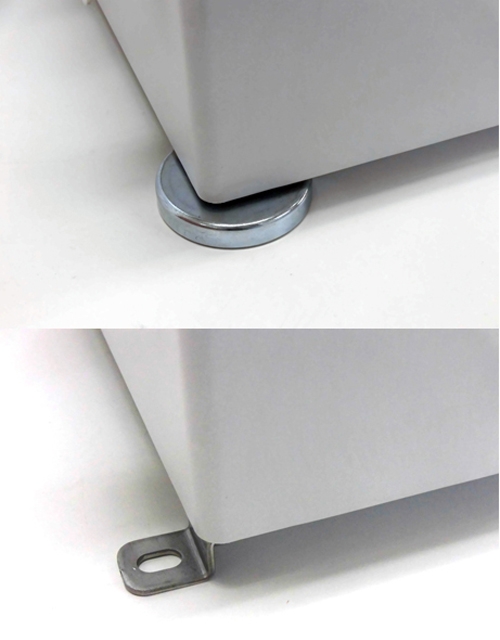

取付は容易なマグネット取付やビスによる取付金具などを用意しています。

仕様

エリアマスター仕様
電源 ACアダプタ（12V）またはDC12V
消費電流 100mA以下
外形寸法 120(W)×60(D)×24(H)mm（但し突起物・取付けステー含まず）
重量 130g
無線部仕様
技術基準 国内電波法 工事設計認証取得済
通信方式 単信方式
空中線電力 2.4GHz帯：10mW/MHz以下　920MHz帯：20mW/MHz以下
データ変調速度 2.4GHz帯：最大250kbps　920MHz帯：最大50kbps
無線仕様
  • 2.4GHz帯SS無線または920MHz帯無線
  • STD-33とSTD-66の両周波数帯域に対応
  • 2.4GHz帯89CH使用可能（他の無線機との干渉を避け易くなっています）
  • 920MHz帯38CH使用可能（他の無線機との干渉を避け易くなっています）
サービスエリア（環境による） 2.4GHz帯：200m（見通し）　920MHz帯：1km（見通し）
アンテナ種類 可倒式アンテナ又は、プレート付可倒式アンテナ
通信仕様
通信プロトコル TinyBee2.5（アローセブン独自プロトコル）
ネットワークトポロジ スター、ツリー
中継通信 4段
最大端末数 253
動作条件
動作温度 -10～+50℃
動作湿度 90％RH以下（但し結露しないこと）
その他
LCD表示器 各種設定表示
