フォークリフト呼出しシステム
概要
- 呼出側でボタンを押すだけでフォークリフト側の端末画面に搬送してほしいものと、搬送先が表示されます。
- 工夫された端末のLEDモニターにより、安心して作業ができます。
- フォークリフト側も分かりやすい表示により、安定した搬送が可能です。

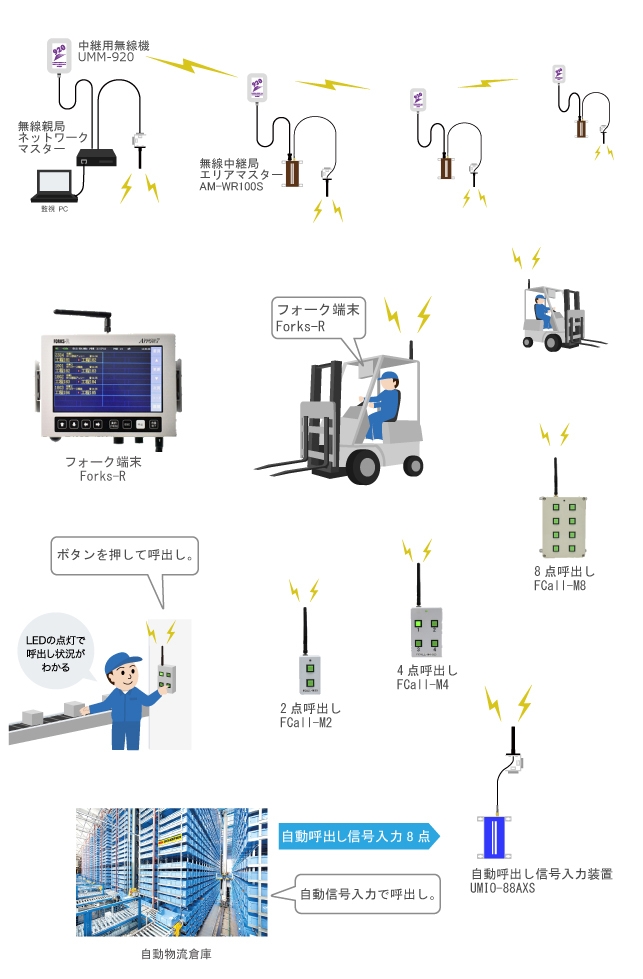

920MHz帯でよく届く!
![](./file/1237/システム構成図_4.jpg)
フォークリフト呼出システムの使用方法
- 呼出し端末の使い方
- フォークリフト端末の使い方
- 管理PCの設定の仕方
- 無線システムの配置の仕方
- 使用する機器の設置の仕方
呼出し端末の使い方

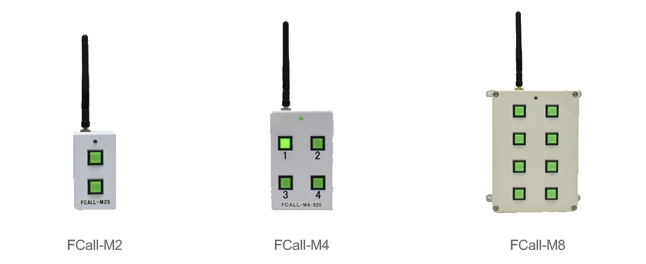

- 必要に応じて「2点 FCall-M2」「4点 FCall-M4」「8点 FCall-M8」から選べます。
- それぞれを組みあわせて使うこともできます。
![](./file/1239/呼出し端末ラインナップ小.jpg)

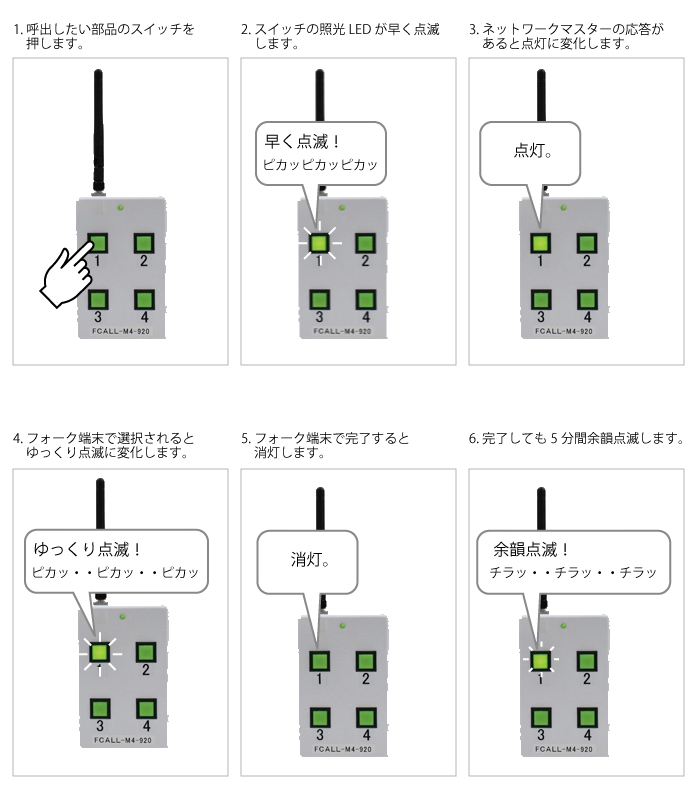

- 呼出し端末の操作手順
![](./file/1266/操作手順案2-1.jpg)
フォークリフト端末の使い方

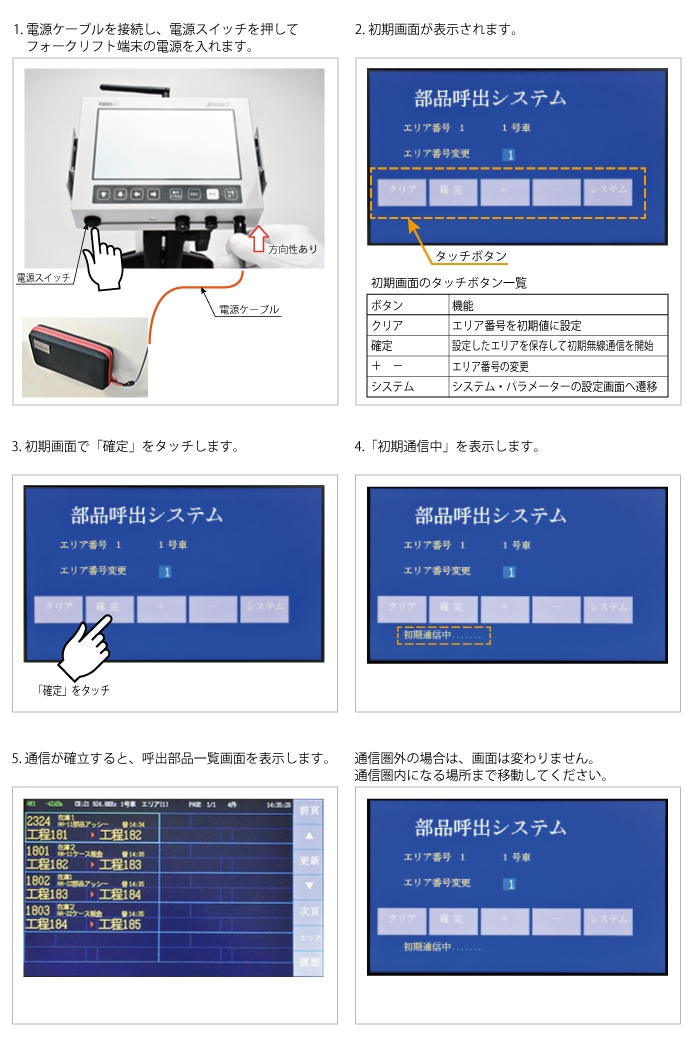

初期画面
![](./file/1287/new初期画面 (2).jpg)

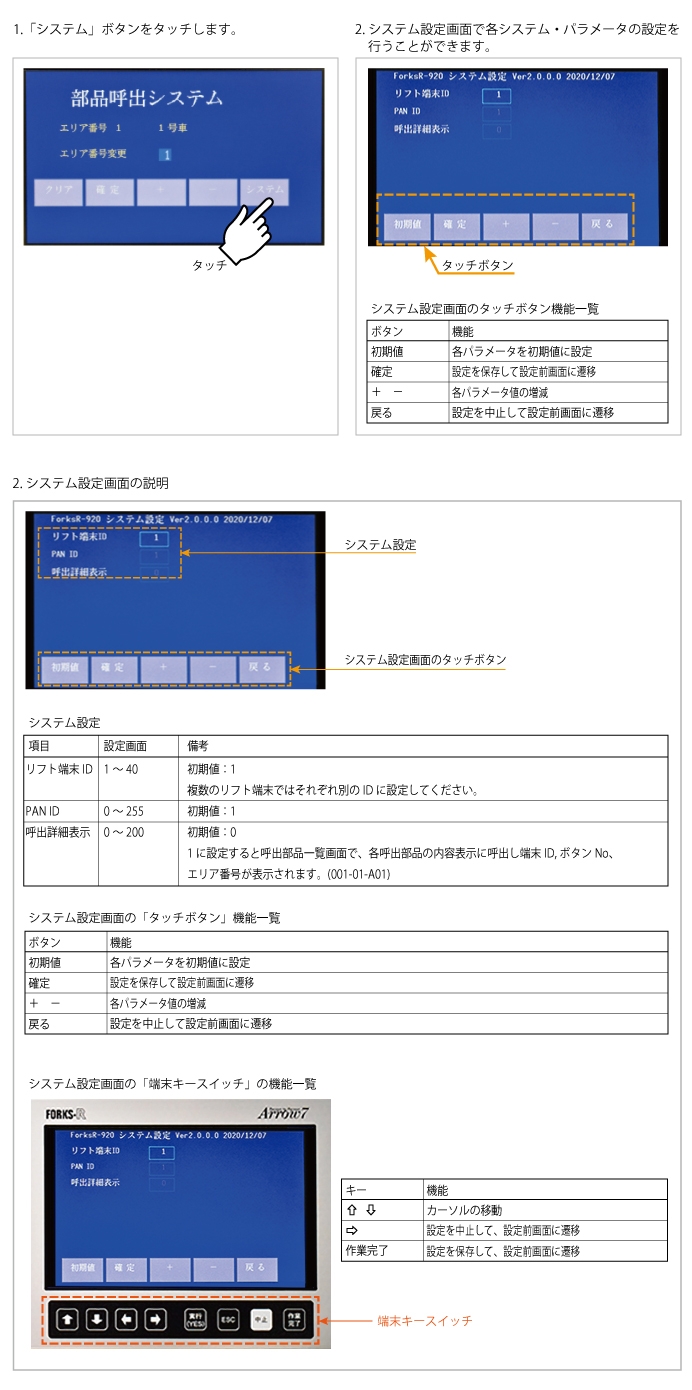

システム設定画面
![](./file/1288/newシステム設定画面 (2).jpg)

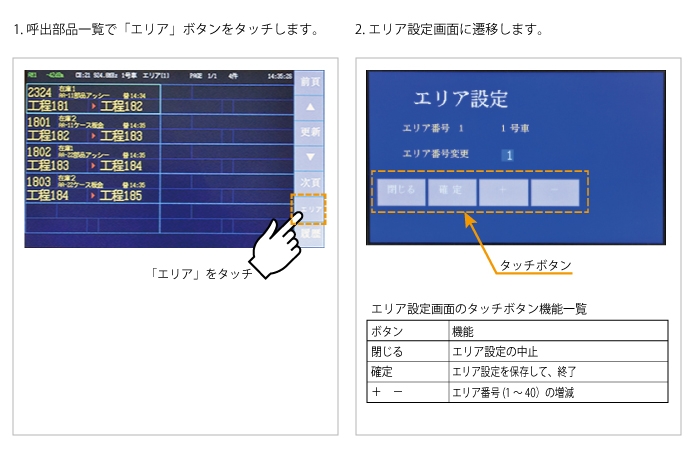

エリア設定画面
![](./file/1289/newエリア設定画面.jpg)

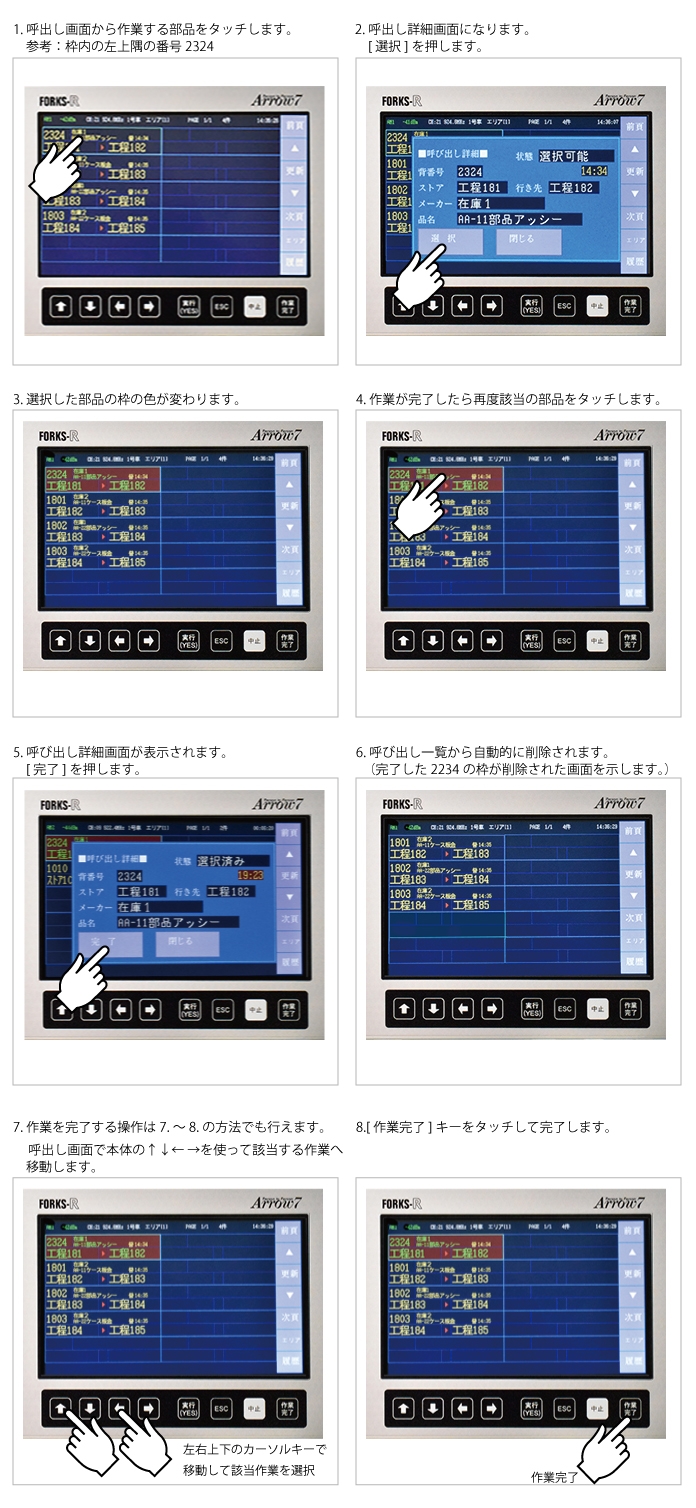

通常呼出しの操作手順
![](./file/1267/フォーク端末操作手順案1-1.jpg)

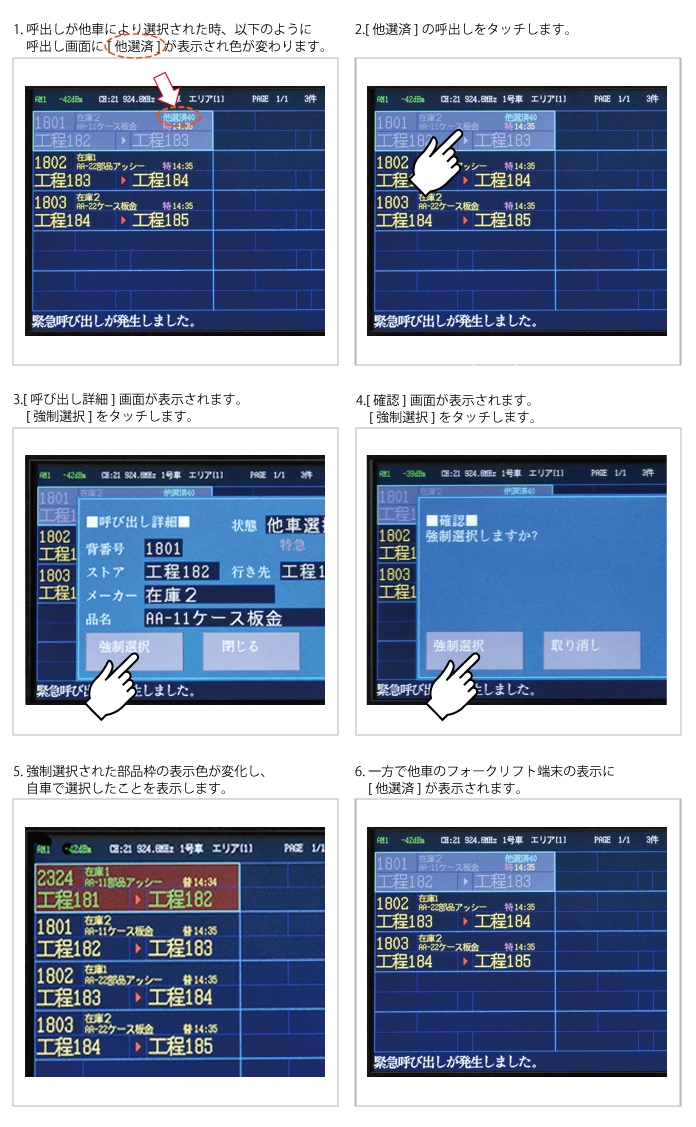

強制呼出し(他車作業を自車で行う)の操作手順
- 他車が選択した作業(呼出し)を強制的に自車で選択することが出来ます。
- 何らかの理由で他車が作業できなくなった場合に便利です。
![](./file/1268/フォーク端末操作手順_強制選択1-1.jpg)

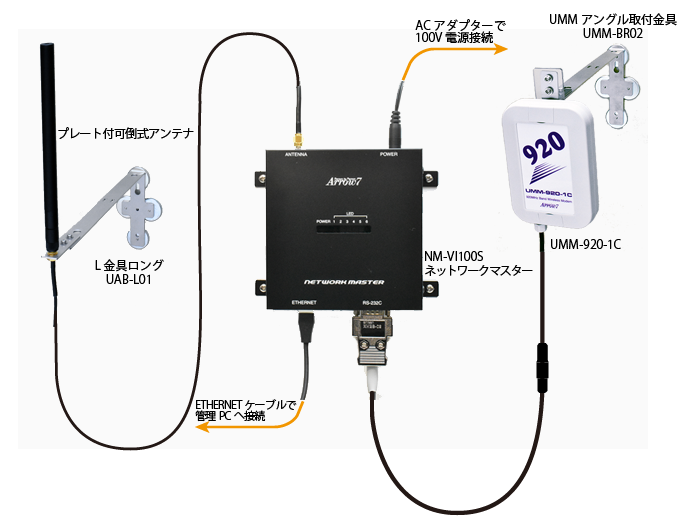

無線ネットワークに使用する機器

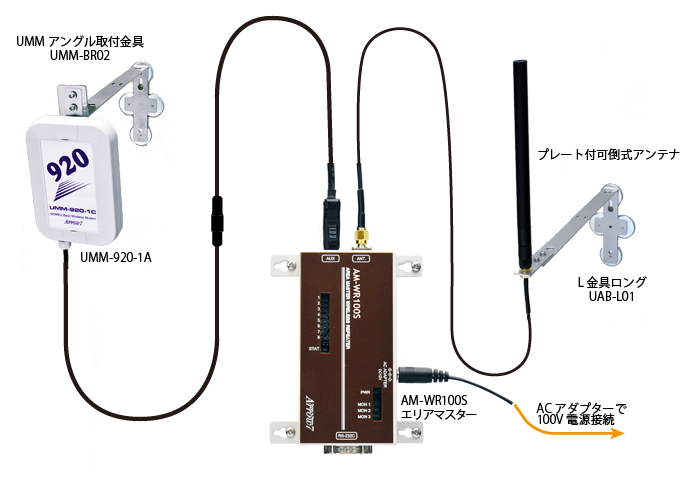

アンテナ一体モデム(中継用無線機) UMM-920-1A UMM-920-1C
![](./file/1360/無線ネットワークに使用する機器_nm.png)
![](./file/1359/無線ネットワークに使用する機器_am.png)

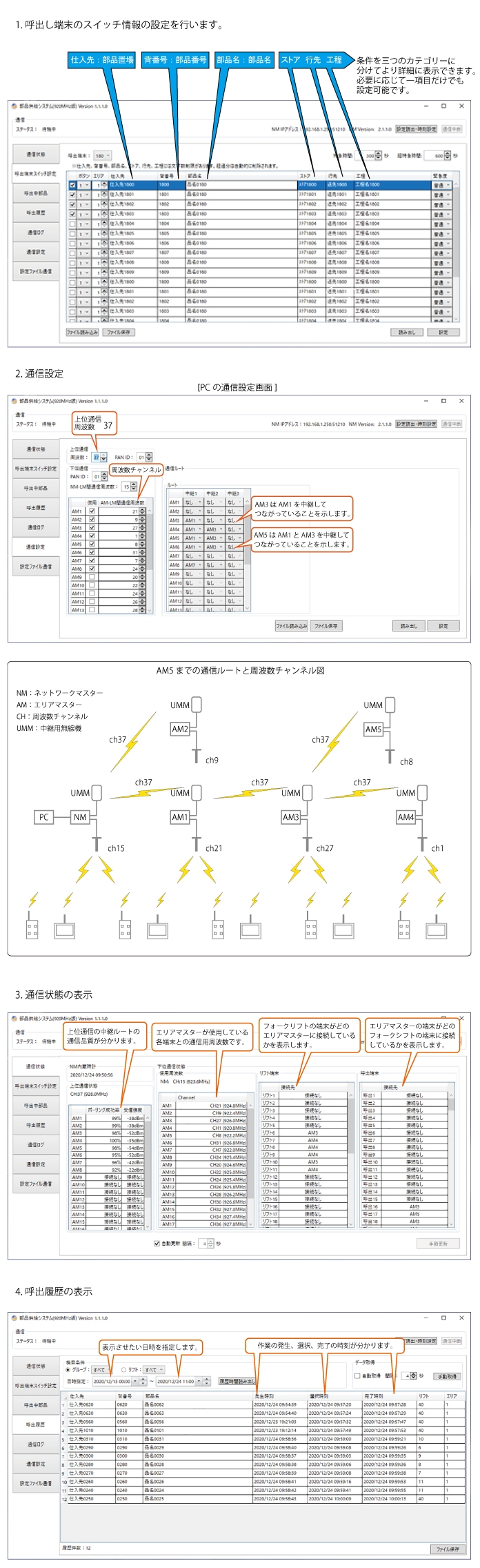

PCの設定方法
![](./file/1279/pcの設定方法_改3.jpg)

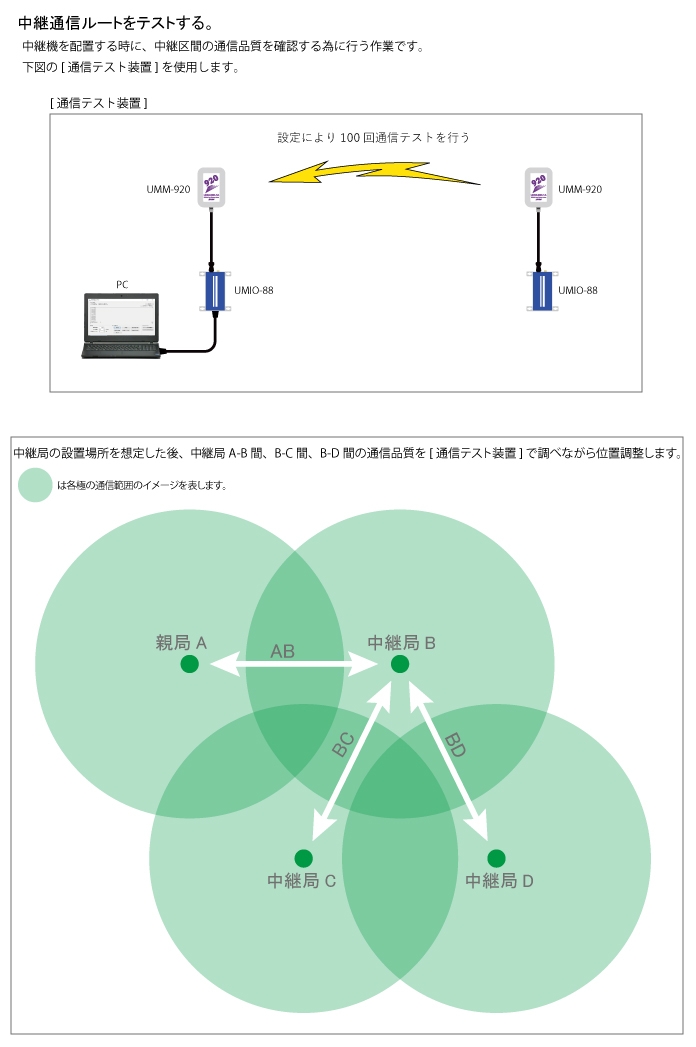

無線システムの配置の仕方
- RF SCOPE(無線環境チェッカー)で無線の干渉・障害の状況を事前に確認します。
- 通信テスト装置により中継局配置区間の通信品質をチェック/確認して中継局を配置します。
![](./file/1257/無線システムの配置の仕方.jpg)
フォークリフト呼出システムに使用する機器の設置の仕方
- ネットワークマスターの設置の仕方
- エリアマスターの設置の仕方
- フォークリフト端末の設置の仕方
- 呼出し端末の設置の仕方

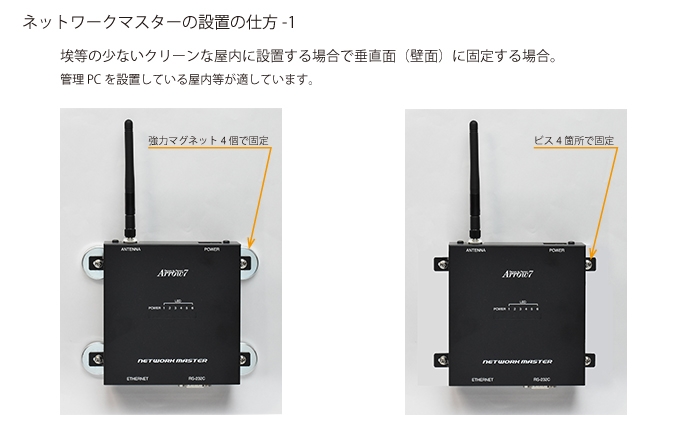

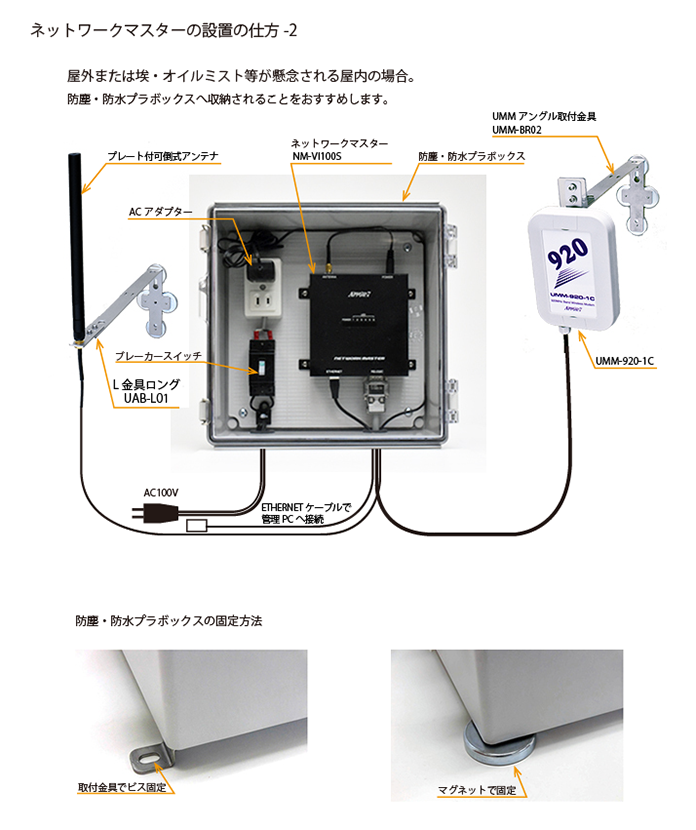

ネットワークマスターの設置の仕方
![](./file/1258/ネットワークマスター設置の仕方-1.jpg)
![](./file/1361/ネットワークマスタ設置の仕方4.png)

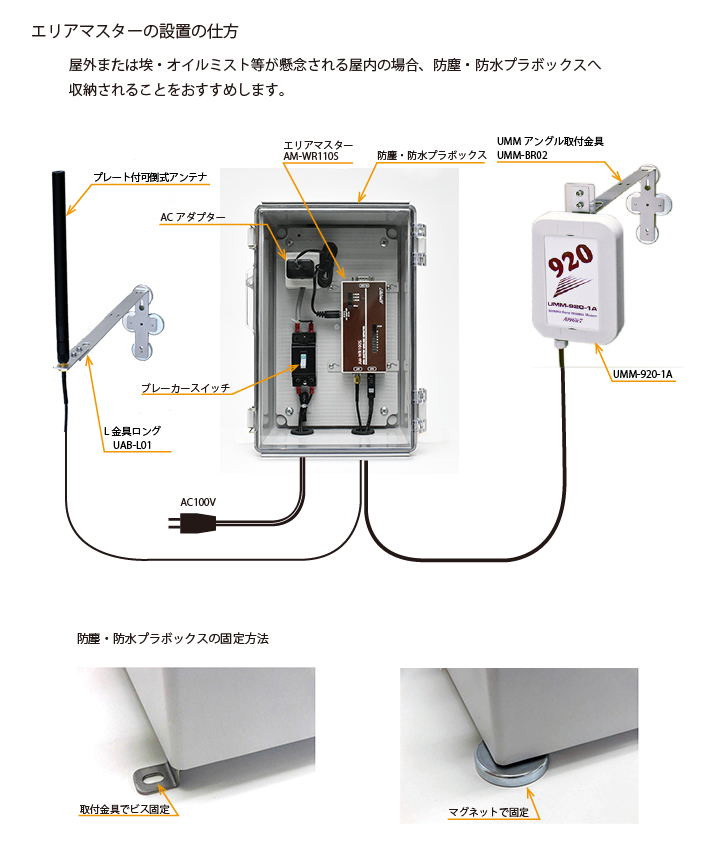

エリアマスターの設置の仕方
![](./file/1362/エリアマスター設置の仕方4.png)

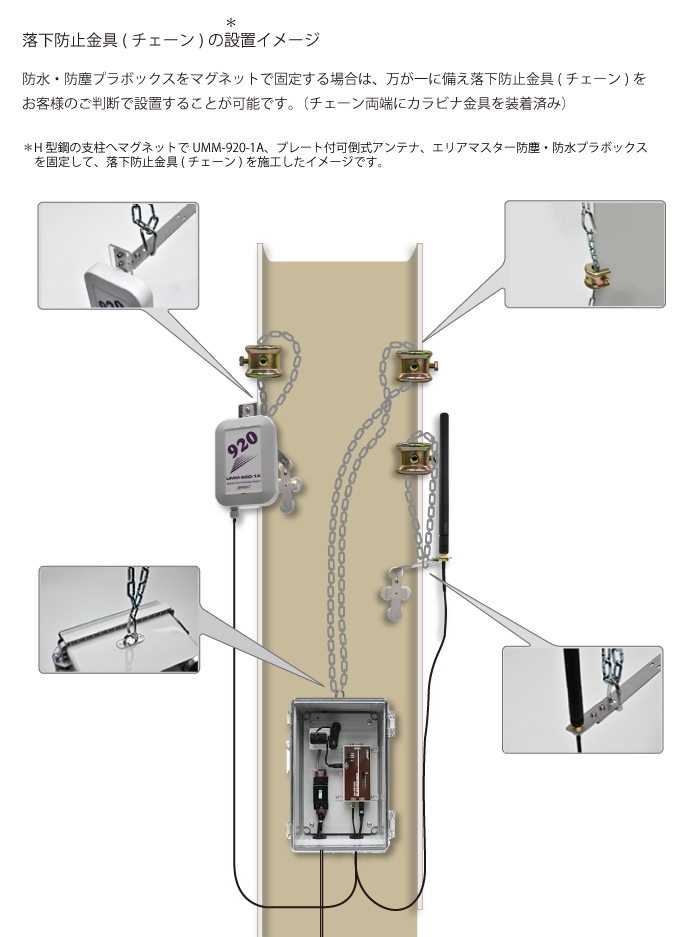

落下防止金具(チェーン)の設置について
![](./file/1296/エリアマスター落下防止3.jpg)

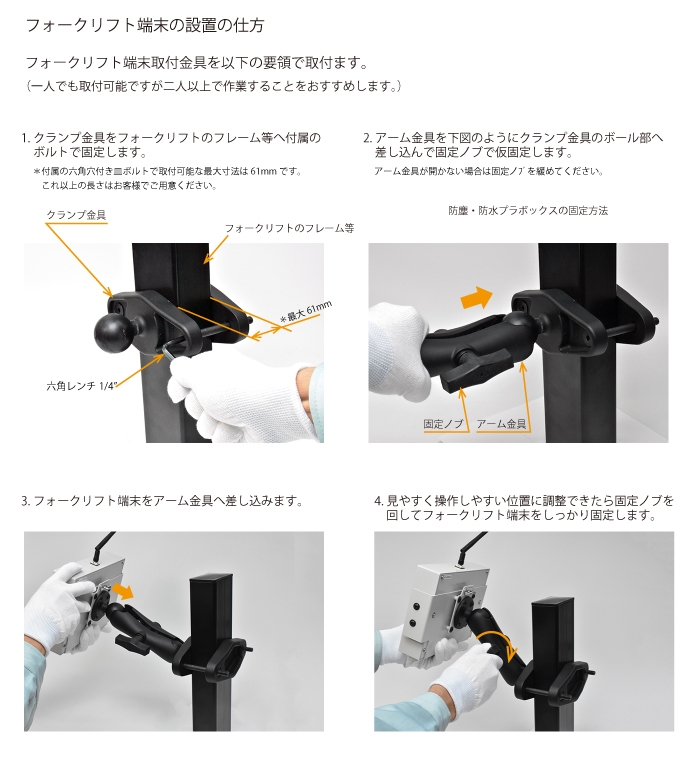

フォークリフト端末の設置の仕方
![](./file/1261/フォークリフト端末の設置の仕方.jpg)

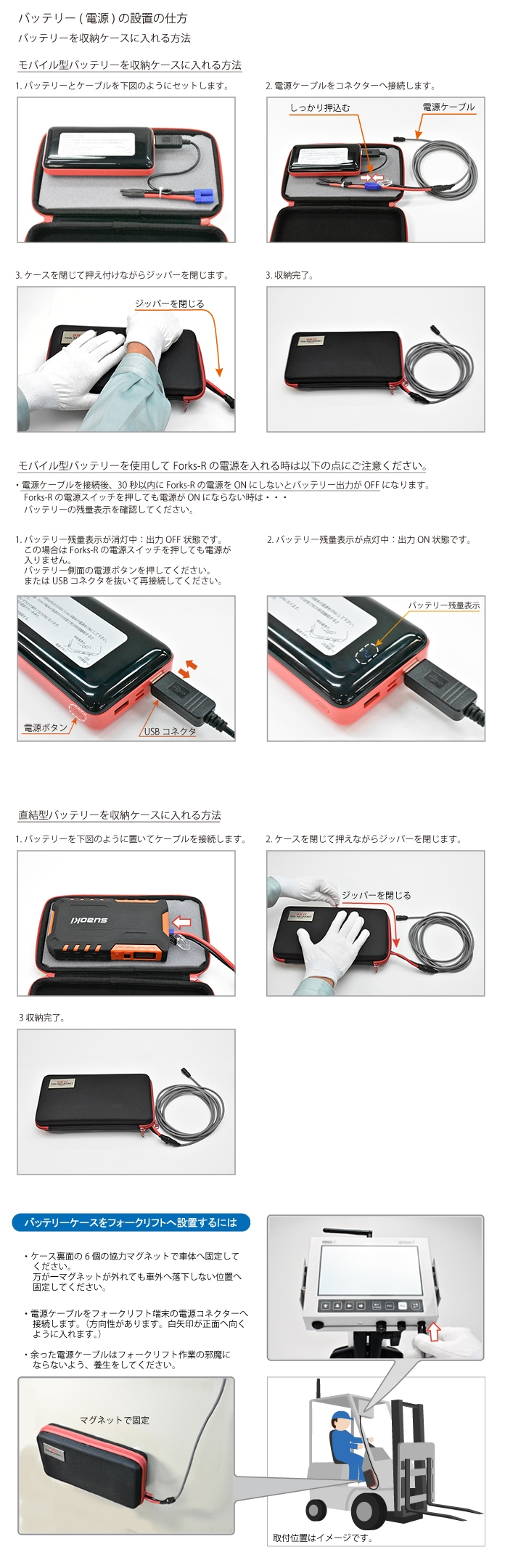

![](./file/1292/バッテリー設置の仕方3_1.jpg)

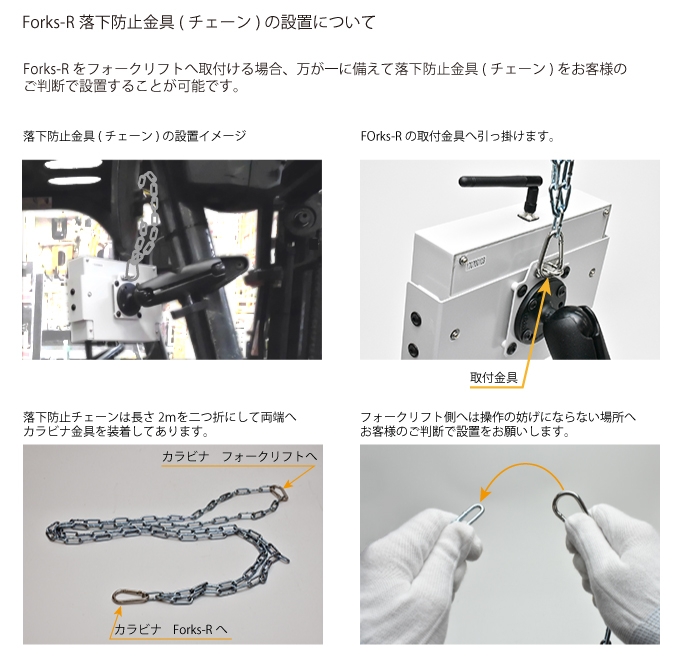

落下防止金具(チェーン)の設置について
![](./file/1297/forks-r落下防止金具チェーンの設置.jpg)

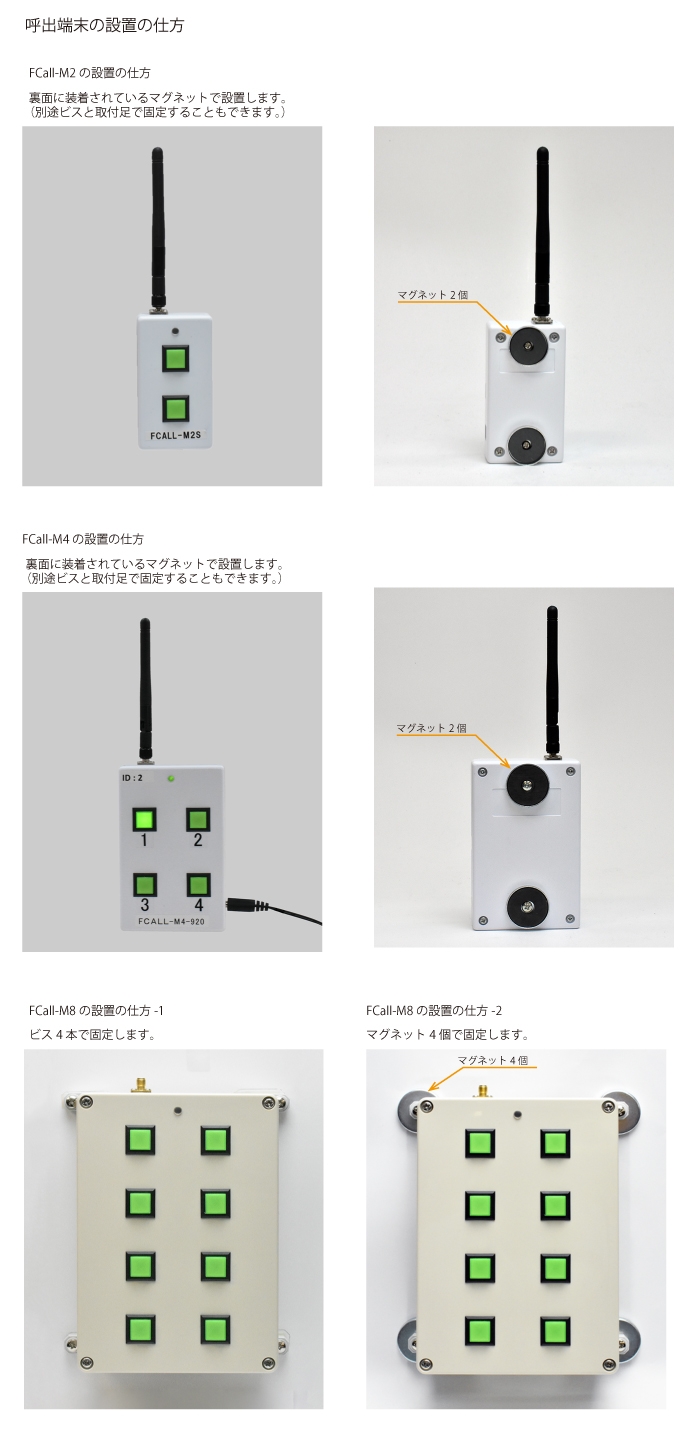

呼出端末の設置の仕方
![](./file/1280/呼出端末の設置の仕方-3.jpg)
