工場のフォークリフト呼出しを効率的に行えます

4点呼び出し端末
【FCall-M4G】2.4GHz帯　
【FCall-M4S】920MHz帯

スイッチを押すだけで、フォークリフトを呼び出します。照光式スイッチの点滅・点灯状態で、通信状況を判断できます。

Feature

Download

概要・主な特徴

工場の作業ラインで、部品が足りなくなったり、生産品がいっぱいになり、フォークリフトに運んでもらいたい時、作業者が呼出し端末（FCall-M4）のスイッチを押せばフォークリフトに搭載したリフト端末（Forks-R）に内容が表示されリフト作業者が認識することができます。呼出し端末のスイッチ部は照光式となっており、この点滅・点灯状態で、呼び出しの通信がどのような状況になっているのか、判断できます。

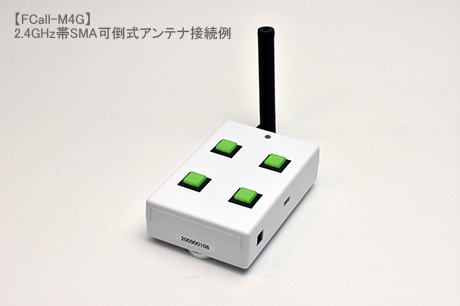

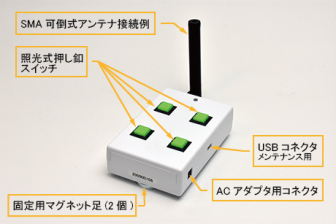

2.4GHz帯SMA可倒式アンテナ接続例

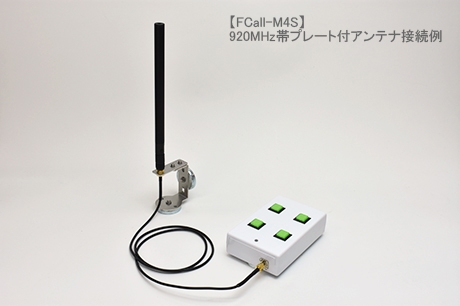

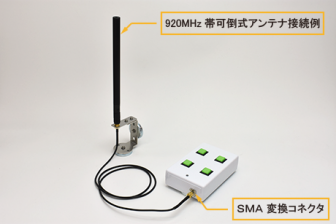

920MHz帯外部アンテナ接続例

システム構成例

  • 4点呼び出し端末【FCall-M4G】2.4GHz帯、【FCall-M4S】920MHz帯
    呼出しボタンを押すとネットワークマスターへ通知し各リフト端末に伝えます。

  • ネットワークマスター【NM-Vi100】
    各呼出し端末からの呼出し信号をエリアマスター経由で無線受信し各リフト端末通知します。
  • エリアマスター【AM-WR110】
    ネットワークマスターと各端末間のデータの無線中継伝送を行います。

  • リフト端末【FORKS-R】
    呼出し端末からの信号を受信し、作業の選択・実行・終了の入力が可能です。

  • アンテナ一体型モデム【UMM-2400】または【UMM-920】
    アンテナと無線モデムが一体のためケーブルを長くして電波が減衰しない利点があります。
    工場内の見通しの悪い場所での無線伝送に最適です。

仕様

外形寸法 80(W)×125(D)×32(H)（突起部除く）
重量 181g
呼び出し点数 4点
無線仕様 2.4GHz帯（2405MHz～2493MHz）19チャンネル
920MHz帯(920.6MHz～928.0MHz）38チャンネル
他の無線機との干渉を避け易くなっています
電源 DC12V（ACアダプタ）
操作スイッチ 照光式押しボタンスイッチ4ヶ
通信距離 2.4GHz帯：屋外見通し300m（設置環境による）
920MHz帯：屋外見通し1.2km（設置環境による）
適合アンテナ SMA可倒式アンテナ、プレート付アンテナ、つば付アンテナ
