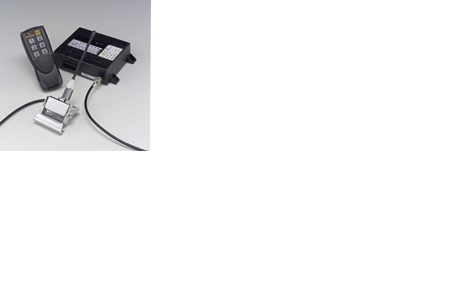

429MHz帯特定小電力無線 テレコントロールユニット FRPシリーズ

FRP-0201・FRP-0202・FRP-0401・FRP-0402・FRP-0601・FRP-0602 双葉電子工業(株)製

150m先からも正確・確実に無線ON/OFF操作が可能

Feature

Download

概要・主な特徴

  • 特定小電力無線(免許不要)を使用し150m先からでも正確・確実に操作が可能。
  • スペクトル拡散技術の応用により耐ノイズ性が大幅に向上。
  • 混信による誤動作防止対策として65,536通りのIDコードを搭載
  • 送信機は雨中作業可能な日常生活防水仕様
  • 無線回線の通信テスト機能を標準で搭載
  • 単4アルカリ乾電池3本で連続15時間使用可能
  • 送信機は2,4,6点操作の3タイプ。
  • 受信機は電源電圧出力と独立リレー出力の2タイプ。
  • 送信機と受信機の組合せにより6タイプの製品をご用意。

FRPシリーズ製品一覧

  • FRP-0201 (電源電圧2点出力タイプ)
  • FRP-0202 (独立リレー2点出力タイプ)
  • FRP-0401 (電源電圧4点出力タイプ)
  • FRP-0402 (独立リレー4点出力タイプ)
  • FRP-0601 (電源電圧6点出力タイプ)
  • FRP-0602 (独立リレー6点出力タイプ)

FRPシリーズ 仕様

送・受信機共通仕様
技術基準 ARIB STD-T67
搬送周波数 429.2500~429.7375MHz(12.5KHzセパレーション 40波)
通信方式 単向通信方式
伝送方式 相関復号方式
通信距離 150m以上(弊社測定方法による)
応答速度

約600msec スタンバイ時
約130msec 約3秒以内に再操作した時
識別符号 IDコード 16bits(65,536通り)
使用温度範囲 -20~+60℃ 90%RH以下(但し、結露なきこと)
耐衝撃性 無通電時 JIS C 60068-2-29(ピーク加速度 500m/S2 作用時間 11ms)


送信機仕様
空中線電力  10mW
キャリアセンス機能 デジタルコード伝送方式 相関複合方式
変調方式 FSK FM(電波形式FID)
電源 単4乾電池 3本(アルカリ乾電池を推奨)
電池寿命 連続操作 約15時間(常温、新品アルカリ乾電池使用時)
インジケータランプ 2色LED1ケ 緑色(正常動作電圧) 赤色(電池交換必要)
オートパワーオフ機能 無操作時間30分後 電源自動オフ
ペリオディック機能 電池寿命を延ばすため、操作スイッチを離してから約3秒後に送信を停止
スイッチ 電源スイッチ 押しボタン式モーメンタリスイッチ 1ケ
操作スイッチ 押しボタン式モーメンタリスイッチ 6ケ
アンテナ 内蔵型
構造 日常生活防水(JIS D 0203-1944の散水試験 R1)
耐落下強度 高さ1.5mからコンクリート面へ落下試験を行い、試験後も正常動作することを確認(但し、落下後の製品の正常動作、無故障を保障するものではありません)
耐振動性 無通電 JIS D 1601-1995 3種 B種 段階45(振動周波数区分100)
ケース材質 樹脂(黒色) エラストマー(灰色)
外形寸法 147(L)×59(W)×24(H)mm(突起部を除く)
重量 約140g(乾電池約35g含む)
誤動作防止機能 パワーオンフェールセーフ機能

受信機仕様
受信感度 1.0μV以下(-107dBm以下)
受信方式 ダブルスーパーヘテロダイン
誤動作防止方式 CRCエラー検出方式、IDコードによる機器間の識別
動作 ON/OFFモーメンタリ動作(6ch同時操作可能)
操作チャンネル出力 リレー開閉式(a接点)
■電源電圧出力タイプ(FRP-0601)


リレー開閉式(a接点)
■独立リレー接点出力タイプ(FRP-0602)
動作電源電圧 DC9~31V
最大消費電流 1.2A(負荷電流を除く) 非受信時100mA以下
アンテナ 1/4ホイップアンテナ(フレキシブル、長さ160mm)
モニターランプ 赤色LED3ヶ(電源確認用1ヶ 受信確認用1ヶ 出力確認用1ヶ)
構造 耐塵性(JIS D 0207-1977 F2)
耐振動 通電時 JIS D 1601-1995 3種 B種 段階70(周波数区分 100)
ケース材質 樹脂(黒色)
外形寸法 117(L)×172(W)×47(H)mm(突起部を除く)
重量 約350g

結線図

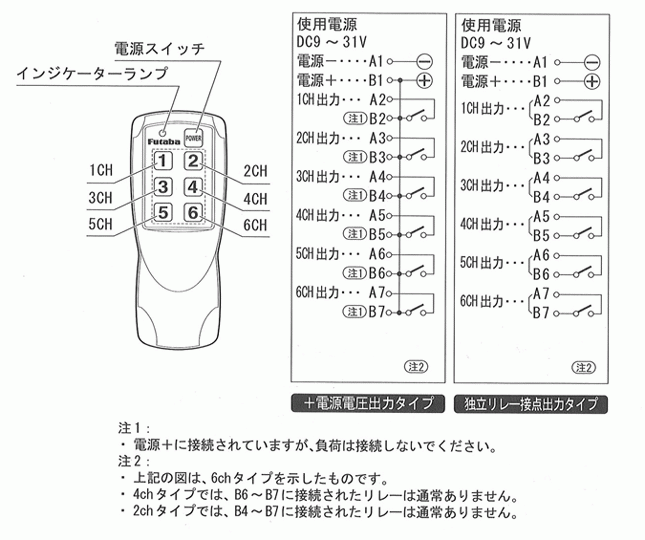

・送信機操作スイッチと受信機チャンネル出力

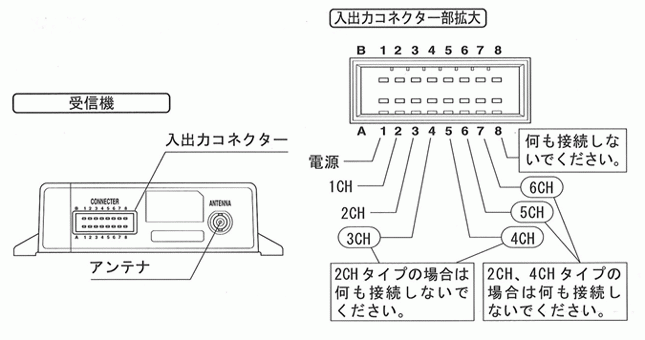

・受信機入出力コネクター配置図

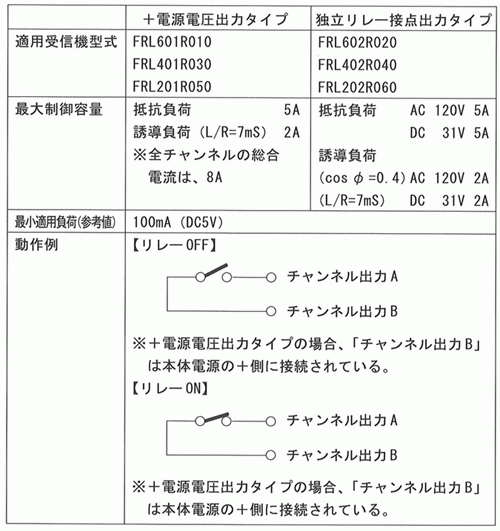

・出力仕様


・製品の仕様は予告なく変更する場合があります。
