微弱無線テレコントロール装置 FRNシリーズ
FRN-0201・FRN-0401・FRN-0601 双葉電子工業（株）製
概要・主な特徴
- 微弱無線（免許不要）を使用し30m程度離れた機器の制御を安全、確実に実行
- スペクトル拡散技術応用により耐ノイズ性が大幅に向上
- 混信による誤動作防止対策として65,536通りのIDコードを搭載
- 送信機は雨中作業可能な日常生活防水仕様
- 用途に合わせて2、4、6点出力の3タイプをご用意
FRNシリーズ製品一覧
・FRN-0201（2点操作タイプ）
・FRN-0401（4点操作タイプ）

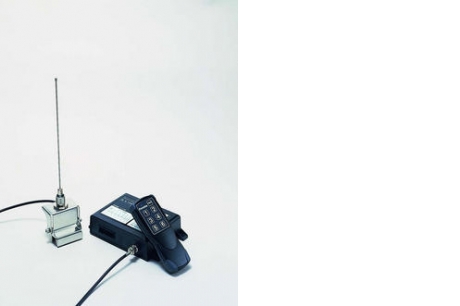

・FRN-0601（6点操作タイプ）
・FRN-0401（4点操作タイプ）
・FRN-0601（6点操作タイプ）
FRNシリーズ仕様
送信機/受信機共通仕様
| 搬送周波数 | 317～319MHz内の1波 |
|---|---|
| 通信方式 | FSK：単向通信方式 |
| 到達距離 | 30m以上 |
| 応答速度 | 約200msec（平均）スタンバイ時 約150msec（平均）4秒以内に再操作した時 |
| 識別符号 | IDコード 16bits（65,536通り） |
送信機仕様
| 送信出力 | 微弱電波：送信機から3m離れた地点での電界強度が500μV/m以下 |
|---|---|
| 伝送方式 | デジタルコード伝送方式（注）相関複合方式 |
| 電源 | 単4形乾電池 3本（アルカリ乾電池を推奨） |
| 電池寿命 | 連続操作時 約30時間（アルカリ乾電池使用時）当社測定方法による |
| インジケーターランプ | 2色LED1ヶ 緑色：正常動作時 赤色：電池交換必要 |
| オートパワーオフ機能 | 無操作時間3分後電源自動OFF |
| 操作スイッチ | 電スイッチ1ヶ 制御スイッチ1ヶ |
| アンテナ | 内蔵型 |
| 構造 | 日常生活防水（JIS D0203-1976の散水試験R1） |
| 使用温度・湿度範囲 | -20℃～+60℃、90％RH以下（但し、結露なきこと） |
| 外形寸法 | 147(L)×59(W)×24(H)mm（突起物除く） |
| 重量 | 約130g（電池含む） |
| 誤動作防止機能 | パワーオンフェールセーフ機能 （操作スイッチをONにした状態で電源スイッチをOFFにしても、送信機から電波を発信しない機能） |
受信機仕様
| 受信方式 | ダブルスーパーヘテロダイン |
|---|---|
| 誤動作防止方式 | CRCエラー検出方式、IDコードによる機器間の識別 |
| 動作 | ON/OFFモーメンタリ動作（6ch同時操作可能） |
| 操作チャンネル出力 | リレー開閉式（a接点） ■電源電圧出力タイプ（FRN-0601）  リレー開閉式（a接点） ■独立リレー接点出力タイプ（FRN-0602）  |
| 動作電源電圧 | DC9～31V |
| 最大消費電流 | 0.8A以下（但し、負荷電流は除く） |
| アンテナ | 1/4 |
| モニターランプ | 赤色LED2ヶ（電源確認用1ヶ、受信確認用1ヶ） |
| 構造 | 耐塵性（JIS D0207-1977 F2） |
| 重量 | 370g |
| 耐振動性 | 通電時 JIS D 1601-1995 3類 B種 段階70（周波数区分100） |
| 外形寸法 | 117(L)×172(W)×46(H)mm（突起物除く） |
| 使用温度・湿度範囲 | -20℃～+60℃、90％RH以下（但し、結露なきこと） |
| 制御出力区分 | 2点（2CH）操作タイプ | 4点（4CH）操作タイプ | 6点（6CH）操作タイプ | |||
|---|---|---|---|---|---|---|
| 内部の電源出力タイプ （出力電圧は受信機への供給電圧に準ずる） |
セット品名 FRN-0201 （セットコード 00202548-1） |
セット品名 FRN-0401 （セットコード 00202456-1） |
セット品名 FRN-0601 （セットコード 00202543-1） |
|||
| 送信機型式 | 受信機型式 | 送信機型式 | 受信機型式 | 送信機型式 | 受信機型式 | |
| FRN201T040 | FRN201R060 | FRN401T030 | FRN401R040 | FRN601T010 | FRN601R010 | |
| 独立リレー接点出力タイプ | セット品名 FRN-0202 （セットコード 00202547-1） |
セット品名 FRN-0402 （セットコード 00202545-1） |
セット品名 FRN-0602 （セットコード 00201016） |
|||
| 送信機型式 | 受信機型式 | 送信機型式 | 受信機型式 | 送信機型式 | 受信機型式 | |
| FRN201T040 | FRN202R070 | FRN401T030 | FRN402R050 | FRN601T010 | FRN601R020 | |

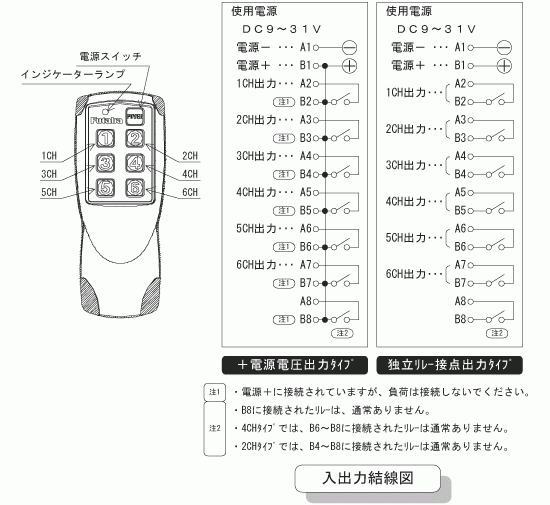

結線図

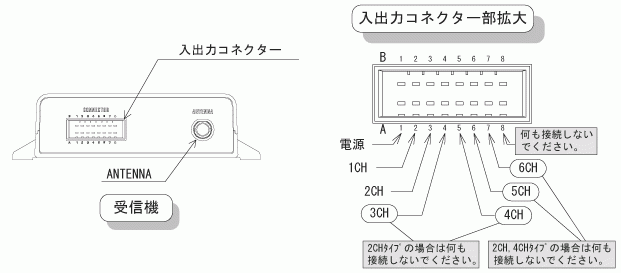

受信機入出力コネクター配置図
受信機チャンネル出力と送信機スイッチとの対応図
受信機チャンネル出力と送信機スイッチとの対応図
■出力仕様
| 最大制御容量 | 抵抗負荷 5A 誘導負荷（L/R=7mS）2A ※全チャンネルの総合電流は､8A |
抵抗負荷 AC 120V 5A DC 31V 5A 誘導負荷（cosφ=0.4）（L/R=7mS） AC 120V 2A DC 31V 2A |
|---|---|---|
| 最小適用負荷 | 10mA | DC 10V 10mA |
| 動作例 | 下図参照 | |
※＋電源電圧出力タイプの場合、各チャンネルの出力リレーの片側端子は、共通コモンとして本体電源の＋側に接続している。
受信機電源OFF時／送信機非操作時／回線遮断時（リレーOFF時）
※＋電源電圧出力タイプの場合、「チャンネル出力B」は本体電源の＋側に接続されている。
操作信号受信時（リレーON時）
※＋電源電圧出力タイプの場合、「チャンネル出力B」は本体電源の＋側に接続されている。
受信機電源OFF時／送信機非操作時／回線遮断時（リレーOFF時）
※＋電源電圧出力タイプの場合、「チャンネル出力B」は本体電源の＋側に接続されている。
操作信号受信時（リレーON時）
※＋電源電圧出力タイプの場合、「チャンネル出力B」は本体電源の＋側に接続されている。
■製品の仕様は予告なく変更する場合があります。
