マグネット付アンテナ取付金具
2.4GHz帯つば付アンテナ&つば付耐候アンテナ専用金具
【AMB-01】
【AMB-01】
概要・主な特徴

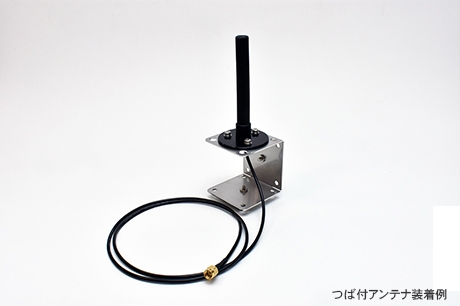

- つば付耐候アンテナ、つば付アンテナ専用マグネット付取付金具(アンテナは別売り)
- マグネットで簡単取付(平面または壁面)
- ねじ(M4相当)で取付(平面または壁面)
- 錆びにくいステンレス製
- 取付ねじ、金属固定ベルト等は別途ご用意ください。
設置例
![](./file/1337/マグネットで制御盤上へ取付.jpg)
【マグネットで制御盤上へ取付】
![](./file/1338/マグネットで制御盤側面へ取付.jpg)
【マグネットで制御盤側面へ取付】
![](./file/1346/壁面へネジで取付矢印付.jpg)
【壁面へねじで取付】
壁面側(取付面)のマグネットは外してください。
固定ねじ(M4相当)4本は別途ご用意ください。
壁面側(取付面)のマグネットは外してください。
固定ねじ(M4相当)4本は別途ご用意ください。
![](./file/1347/平面へネジで取付矢印付.jpg)
【平面へネジで固定】
平面側(取付面)のマグネットは外してください。
固定ねじ(M4相当)4本は別途ご用意ください。
平面側(取付面)のマグネットは外してください。
固定ねじ(M4相当)4本は別途ご用意ください。
取付参考図
![](./file/1335/アンテナの取付Δ1.jpg)

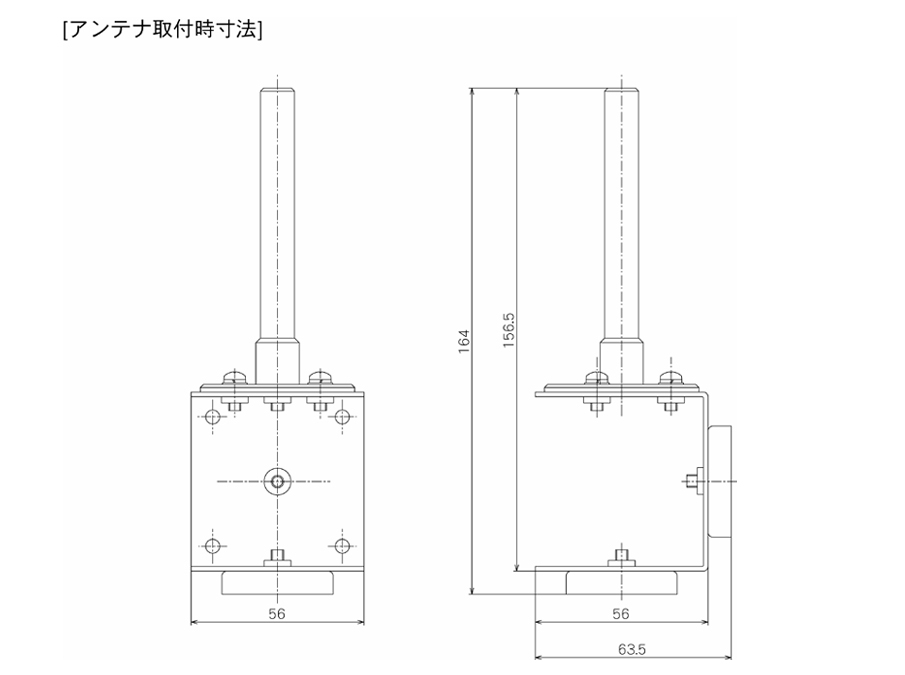

![](./file/1336/アンテナ取付寺の寸法Δ1.jpg)
![](./file/1339/設置上の注意Δ1.jpg)
