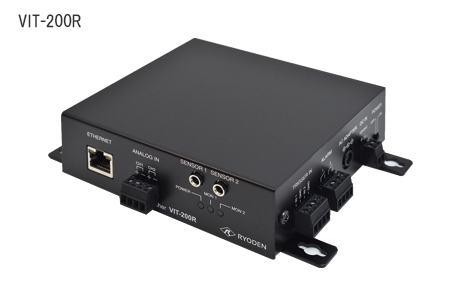

広帯域振動計測・判定システム　VIT-200R

0.1～200kHzまでの広帯域に対応した振動計測・判定システム

0.1～200kHzまでの領域の振動を判定
多彩な判定機能を標準装備
柔軟な計測トリガ機能
ケーブルタイプで柔軟な取付が可能
低ノイズのため微振動まで対応
振動異常を判定し出力することが可能

Feature

概要・主な特徴

  • 広帯域対応(0.1～200kHz)
  • 多彩な判定機能を標準装備
  • 柔軟な計測トリガ機能
  • 振動以外の情報を含めた複合判断機能（カスタマイズ）
  • ケーブルタイプのセンサーで柔軟な取付
  • 低ノイズで微振動まで対応
  • 振動異常時の判定出力機能(リレー接点２点）

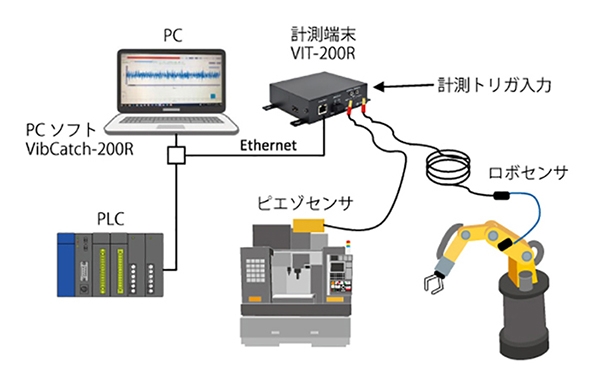

使用イメージ

仕様

VIT-200R ハードウエア仕様


外形寸法 120(W)x105(D)x36(D)mm
重量 482g(オプション含まず）
電源電圧 DC9V～DC28V ACアダプタ(DC12V)又は端子台
消費電流 150mA以下
使用環境 ０℃～45℃　湿度85%以下　結露なきこと
ピエゾセンサーチャンネル数 2ch 周波数範囲0.1Hz～200kHz
デジタル入力2点 無電圧接点　デフォルトは継続トリガ入力
デジタル出力２点 リレーA接点出力　デフォルトはアラーム出力
アナログ入力２点 0～５V又は4～20mA　計測条件カスタマイズ
USB Host(TypeA) バーコード等読み込み用　使用タイミングカスタマイズ
SDカードスロット オプション　記録条件等カスタマイズ
無線通信機能 オプション　920MHz帯無線機搭載可能 カスタマイズ

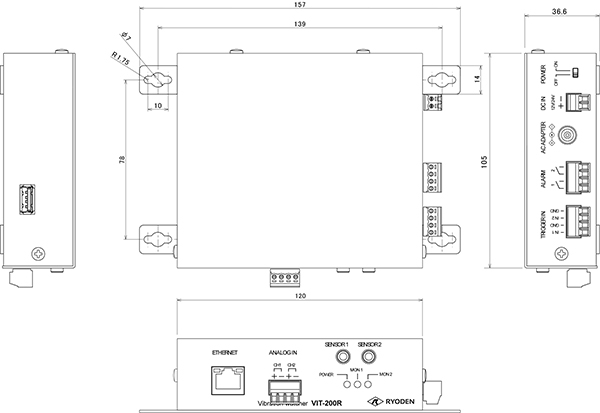

VIT-200R 外形寸法図

振動センサー仕様

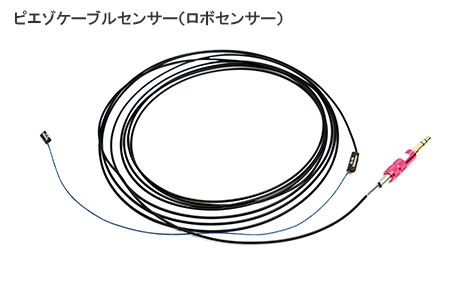

1.ロボセンサー（ピエゾケーブルセンサー）
応答周波数範囲 0.1Hz～3MHz
ピエゾケーブル長 注文時特注可能
延長ケーブル長 0.5m～5m位特注可
振動判定種類 振動強度判定
相対値判定
絶対値化（リファレンス設定による）

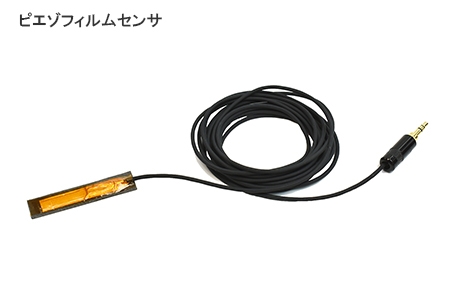

2.ピエゾフィルムセンサー
応答周波数範囲 0.1Hz～200kHz（形状、寸法により差異あり）
寸法 形状、大きさ等、設置場所に合わせて調整、標準寸法品もあり
ケーブル長 0.5m～3m　特注可
振動判定種類 振動強度判定
相対値判定
絶対値化（リファレンス設定による）

3.汎用アナログに接続するためのセンサー条件
接続可能信号等 0～20mA又は0～5Vの信号出力であれば接続可能
想定されるセンサー種類 温度センサー（サーミスタ、測温抵抗体、熱電対）
電流センサ
流量センサ
圧力センサ
水位センサ
各種残量センサ
イオン濃度センサ
気圧センサ
湿度センサ
照度センサ
