シグナルタワーの光を電気信号に変換

光センサー変換器

【LSM01】で 表示灯、ランプ、LEDの点/消灯を検出し
【STU04】4点でデジタル信号(ON/OFF)に変換 します。

光信号4点をセンサ変換ユニットでデジタル信号に変換します。

Feature

Download

概要・主な特徴

表示灯などの光信号(点灯・消灯)を「光センサーモジュール」LSM01で感知し「センサ変換ユニット」STU04でデジタル信号へ変換。

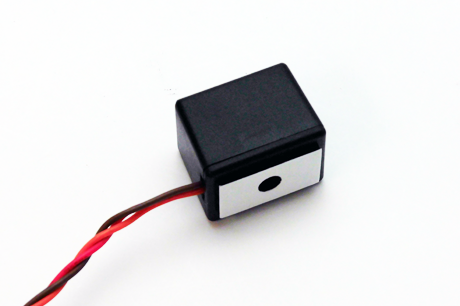

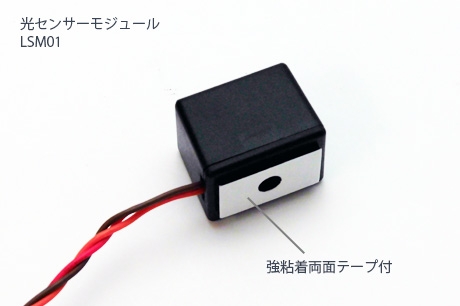

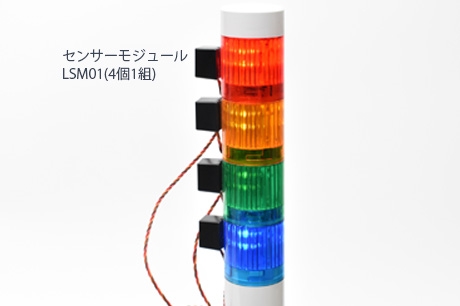

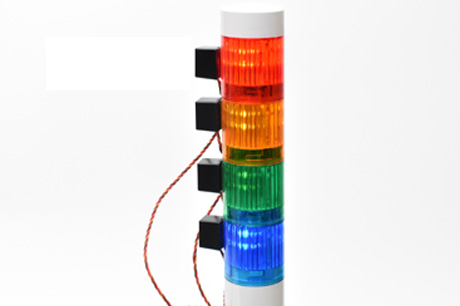

「光センサーモジュール」は両面粘着テープで光源部に貼るだけの簡単設置。

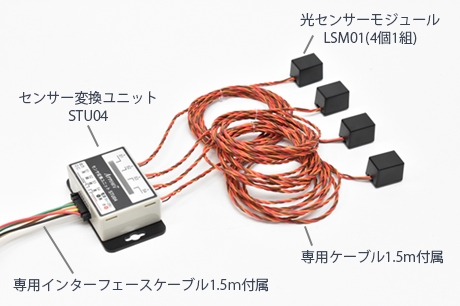

「光センサーモジュール」は最大4点まで設置可能。

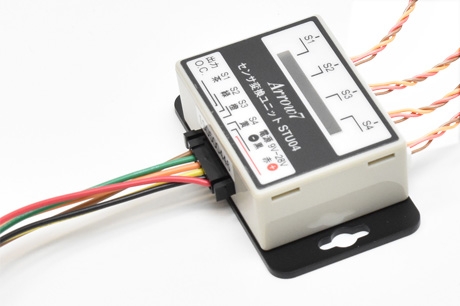

専用インターフェースケーブルで弊社デジタル信号伝送製品UMIO-88等へ接続可能。

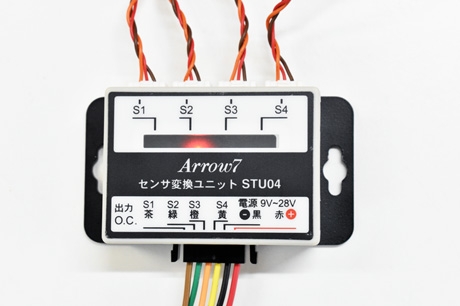

点灯モニターLED付きで現場で容易に接続確認が可能。

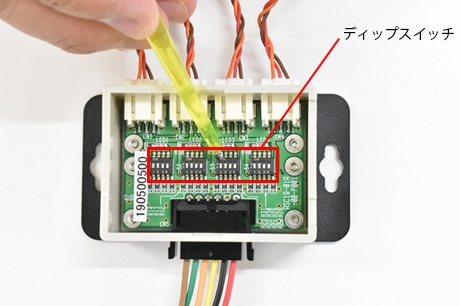

光センサーモジュールLSM01が反応する明るさの閾値をSTU04のディップスイッチで個別に設定/変更できます。

動画で解説

YouTubeで[光センサー変換器]の動画をご覧になれます。
画像クリックでYouTube動画が開きます。

使用例

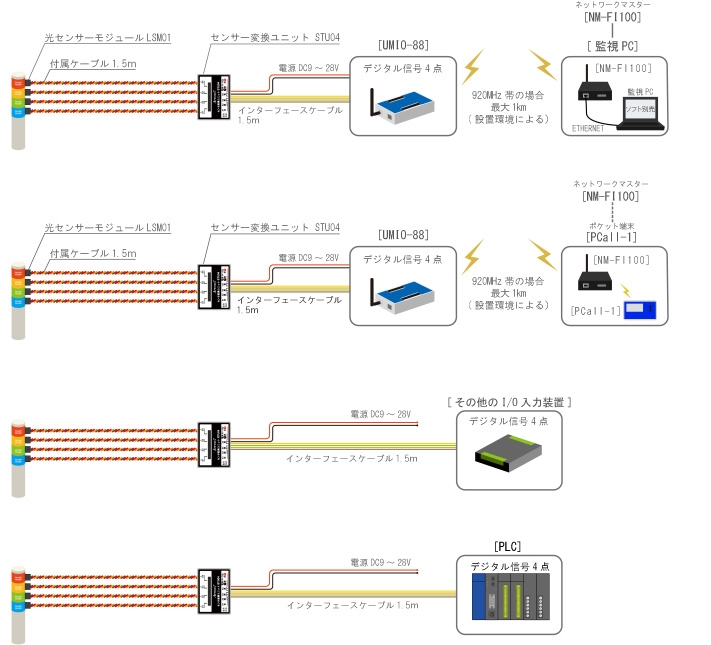

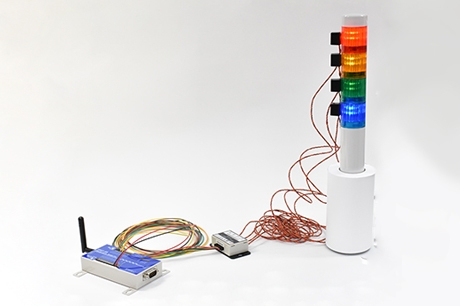

STU04(4点)を使用した例です。
UMIO-88ネットワークマスターを使用して信号を無線で離れた場所の管理PCへ送信することが可能です。
またポケット呼出し端末PCall-1へメッセージを送信することが出来ます。

仕様

【LSM01】光センサモジュール
項目 仕様
電源電圧 DC2.7~5.5V
消費電流 3mA以下
出力電圧範囲 Typ 0~4.9V(電源電圧=5V)
外形寸法(mm) 20(W)×15(D)×15(H)
重量 13g(1個)

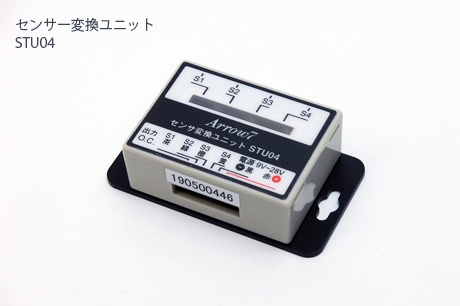

【STU04】センサ変換ユニット
項目 仕様
電源電圧 DC9~28V
消費電流 5mA以下
入力電圧範囲 0~+5V
入出力数 4点
しきい値 約0.7V~4.4Vの範囲で設定可(16段階)
出力形式 NPNトランジスタ オープンコレクタ
出力耐圧 50V
最大負荷電流 30mA
外形寸法(mm) 73(W)×40(D)×22(H)
重量 40g

設置イメージ

  • [UMIO-88] [STU01][STU04]は防水・防塵仕様ではありません。

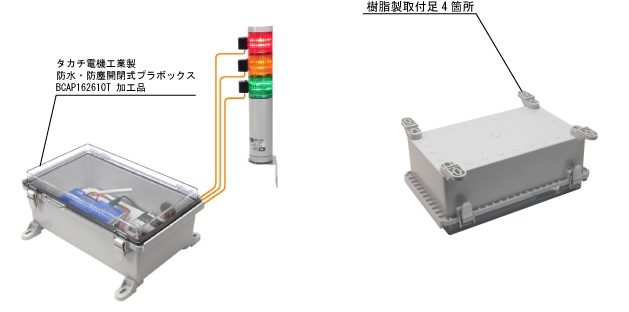

  • 実際にお使いになる時は必要に応じ市販の防水・防塵プラボックス等へ格納することをお奨めします。
  • 弊社では下記のようなケースをオプション品としてご用意しております。
  • 詳細はお気軽にお問い合わせください。

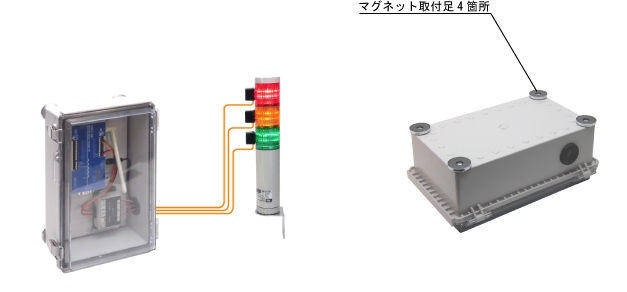

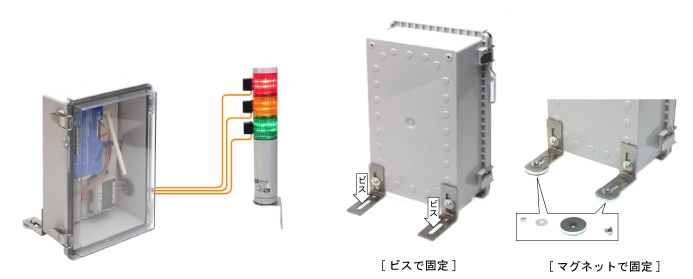

【取付足ビス固定設置イメージ】平らな場所や壁面へビスで固定設置が可能です。

【縦置き設置イメージ・自立型】省スペース縦置き設置が可能です。

【縦置き設置イメージ・壁面取付型】マグネット足を使って壁面に簡単に設置が可能です。
