RS-422,RS-232Cの無線化を簡単に構築

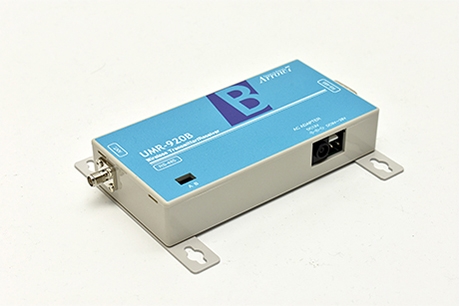

UMR-920シリーズ
【UMR-920A】
【UMR-920C】

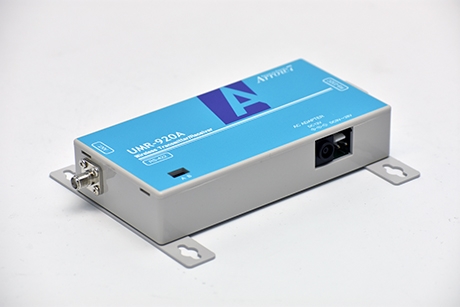

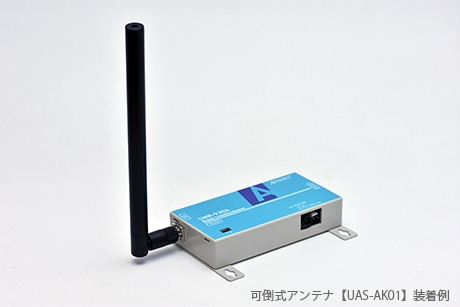

UMR-920A(RS-422接続)

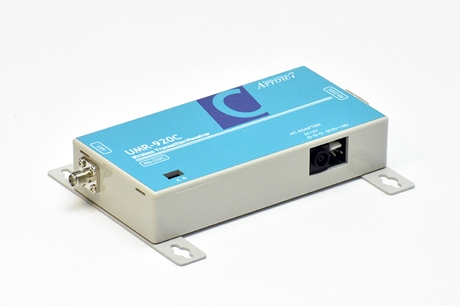

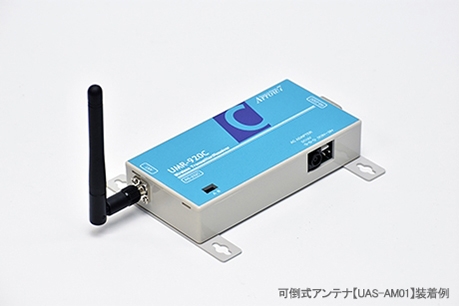

UMR-920C(RS-232C接続)

Feature

Download

概要・主な特徴

本製品は、RS-422、RS-232Cの通信を無線化するものです。
RS-422->UMR-920A、RS-232C->UMR-920C

  • 既存のソフトに影響を与えないで、無線化することが可能です。
  • 通信レートは4800bps, 9600bps, 19200bps, 38400bpsに対応可能です。
  • 通信チャンネルは38chから選択可能です。

UMR-920共通仕様｜無線仕様｜RS-422配線仕様｜D-sub9pin配線仕様

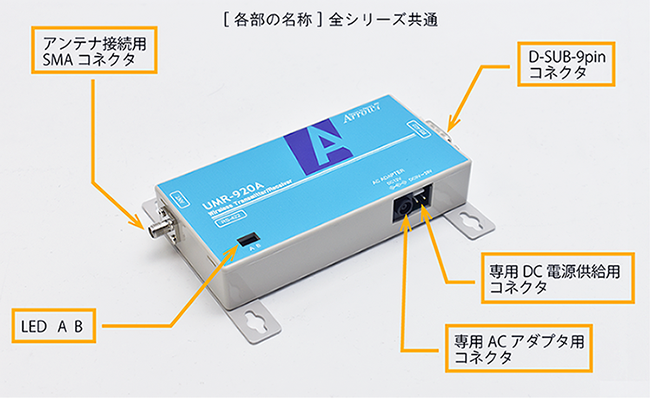

UMR-920共通仕様
電源 DC9V～28V入力または専用ACアダプタ（別売品）
外形寸法 120×60×27mm（但し突起物・取付けステー含まず）
LED表示 2点
設定スイッチ 16点ロータリスイッチ×3個、4点ディップスイッチ×1個、8点ディップスイッチ×1個

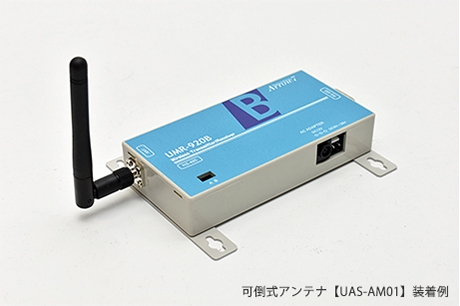

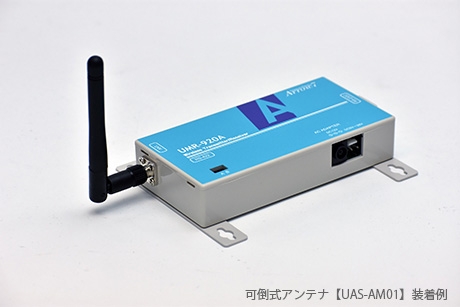

アンテナ 標準：SMAコネクタ　別売：可倒式アンテナ、プレート付アンテナ
動作温度 -10℃～+50℃
動作湿度 90％RH以下（但し結露なきこと）
消費電流 20mA以下（DC12V時）
無線仕様
技術基準 国内電波法 工事設計認証取得済
電波形式 F1D
空中線電力 20mW/MHz以下
データ伝送速度 最大50Kbps
無線仕様
  • 920MHz帯
  • 38CHが使用可能（他の無線機との干渉を避け易くなっています）

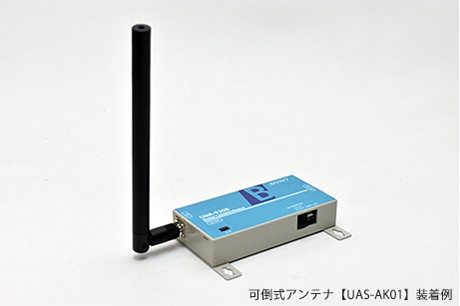

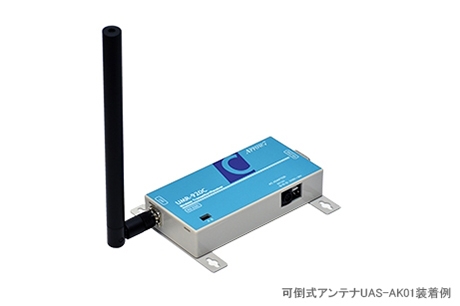

通信距離（環境による） 屋外見通し距離1200m：アンテナ（UAS-AK01）を地上高2mで使用時
UMR-920A(RS-422 コネクタ D-SUB9P ピン配置）
ピン番号
 名称 入出力 内容
1 A 入力 受信データ
2 NC ― 未使用
3 NC ― 未使用
4 B 入力 受信データ
5 GND ― シグナルグランド
6 Y 出力 送信データ
7 NC ― 未使用
8 NC ― 未使用
9 Z 出力 送信データ
UMR-920C（RS-232C コネクタ：D-SUB9P ピン配置）
ピン番号 名称 入出力 内容
1 NC ―
2 RXD 入力 受信データ
3 TXD 出力 送信データ
4 NC ―
5 GND ― シグナルグランド
6 NC ―
7 RTS 出力 未使用
8 CTS 入力 未使用
9 NC ―
