RS-485の無線化を簡単に構築
UMR-920シリーズ

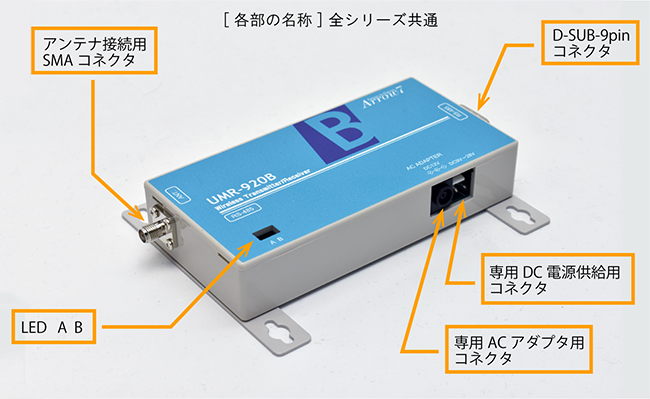

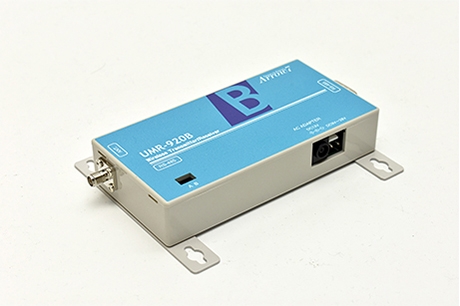

【UMR-920B】
【UMR-920B】
概要・主な特徴
920MHz帯無線でRS-485 modbus RTUの通信を無線化します。
- 既存のソフトに影響を与えないで、無線化することが可能です。
- 通信レートは4800bps, 9600bps, 19200bps, 38400bpsに対応可能です。
- 通信チャンネルは38chから選択可能です。
UMR-920共通仕様｜無線仕様｜RS-422配線仕様｜D-sub9pin配線仕様
UMR-920共通仕様
| 電源 | DC9V～28V入力または専用ACアダプタ（別売品） |
|---|---|
| 外形寸法 | 120×60×27mm（但し突起物・取付けステー含まず） |
| LED表示 | 2点 |
| 設定スイッチ | 16点ロータリスイッチ×3個、4点ディップスイッチ×1個、8点ディップスイッチ×1個 |

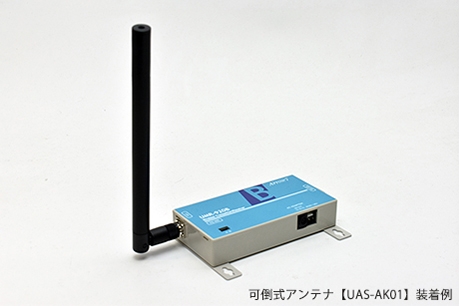

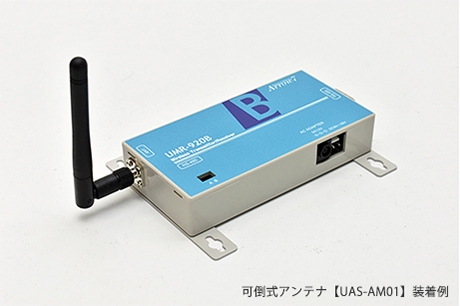

| アンテナ | 標準：SMAコネクタ 別売：可倒式アンテナ、プレート付アンテナ |
| 動作温度 | -10℃～+50℃ |
| 動作湿度 | 90％RH以下（但し結露なきこと） |
| 消費電流（2種同等） | 20mA以下（DC12V時） |
無線仕様
| 技術基準 | 国内電波法 工事設計認証取得済 |
|---|---|
| 電波方式 | FID |
| 空中線電力 | 20mW/MHz以下 |
| データ変調速度 | 最大50Kbps |
| 無線仕様 |
|
| 通信距離（環境による） | 屋外見通し距離1200m：アンテナ（UAS-AK01）を地上高2mで使用時 |
RS-485コネクタ：D-SUB9P ピン配置
|
ピン番号
|
名称 | 入出力 | 内容 |
|---|---|---|---|
| 1 | A | 入出力 | 送受信データ |
| 2 | NC | ― | 未使用 |
| 3 | NC | ― | 未使用 |
| 4 | B | 入出力 | 送受信データ |
| 5 | ― | ― | シグナルグランド |
| 6 | NC | ― | 未使用 |
| 7 | NC | ― | 未使用 |
| 8 | NC | ― | 未使用 |
| 9 | NC | ― | 未使用 |
